面向TDD系统手机的SAW滤波器的技术动向

        前言

        近年来在手机中增加相机、GPS、移动电视播放、NFC等功能的多功能应用非常引人注目。同时，随着搭载了智能手机和平板设备这种高性能应用处理器的高端设备的兴起，除了如今的通话功能，还增加了舒适?快捷浏览器、流媒体、数据访问、云就绪功能，不仅是导航这种全新的服务，高品质化通信功能成了必不可少的要素。

        作为这些移动终端中共同谋求的功能，我们将就各种网络的对应进行举例。手机通信规格至今为止的主流仍是被称为GSM（全球移动通信系统）的2G系统。而搭载比GSM更高品质、数据传输更快的3G系统UMTS（通用移动通信系统）如今也常见了。最近，主要的一些国家也开始了对被称为LTE（长期革命）的这种下一代通信规格的服务，无线也可进行跟有线一样的高速数据通信。

         一般的携带终端通常在语音通话时是不能进行数据通信的。而北美已经开始盛行语音通话时也能进行数据通信的SVLTE（同步语音和LTE）通信服务。此外，在中国通过GSM进行语音服务，通过TD-LTE（TDD系统的LTE）进行数据通信，这两者同时进行的SGLTE（同步GSM和LTE）的通信服务也已在计划当中，IC制造商和组装厂商的对应也已迅速进行。

       TDD和TD-LTE

        所谓TDD（时分双工）是指，通过基站和移动终端双方向的通信方式中的一个，上行线和下行线使用相同频率的电波的方式。与之相反，上行线和下行线使用不同频率电波的方式称之为FDD（频分双工）。

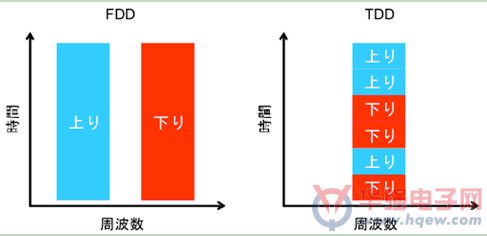

                                图1: TDD和FDD的比较

         LTE是手机的通信规格，这种规格是标准的3GPP机构（第三代合作伙伴计划）在2009年3月认证的。它是UMTS（第3代手机）和未来的4G（第4代手机）的中间技术，当时被称为3.9G，因被ITU（国际电信联盟）认可，便被改称为4G，市场上也因此这样来命名。

          一般来说，大多数情况下称使用FDD的FDD-LTE为LTE，而不称为FDD-LTE，这就跟使用了TDD的LTE被称为TD-LTE区分开来了。TD-LTE能在相同频率下进行传输跟接收，可以说频率配置比FDD-LTE相对简单些。TD-LTE基本上除了FDD跟TDD之间的不同以外，它跟FDD-LTE在技术上来说几乎一样，使用跟3G相同的频带，可根据不同的情况在带宽宽度1.4、3、5、10、15、20MHz中选择使用。而LTE只支持数据包通信，语音通信是通过被称为VoLTE的VoIP技术来支持的，一般来说主要支持数据通信，想要真正普及语音服务的话，还需要时间。TD-LTE是中国正在积极推进的服务项目，日本也开始了使用2.5GHz带宽进行的服务，北美也在计划当中，可见今后必将在全世界普及。

         TD-LTE的RF电路

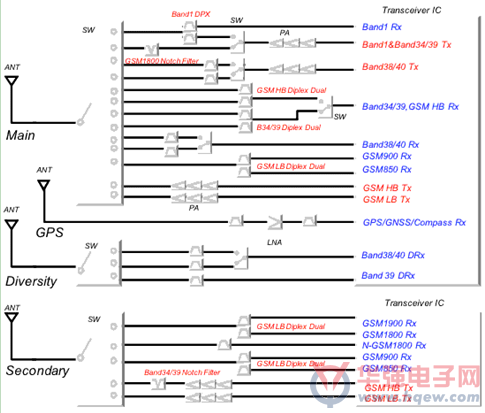

         如图2所示，是TD-LTE(SGLTE)的电路图。

                           图2: TD-LTE (SGLTE对应) 的电路图

          现在的TD-LTE对应终端，为了对应语音通话，三重模式和双模式的GSM和UMTS是必不可少的。GSM就预见到了海外漫游的这个问题，因此一般能对应850MHz、900MHz、1800MHz、1900MHz四个不同频带，在接收侧的每一个频带上都逐个搭载了滤波器。UMTS的band1为FDD，所以需要双工器（天线双工器）。

         在中国，TD-LTE用频带根据3GPP被分为Band38、Band39、Band40。由于是TDD系统，并不需要双工器，传输侧有对应高功率的滤波器，2个收信用滤波器分别用在主要的电路侧。LTE系统对应的是MIMO技术，由于是多天线的构造，多个电路侧都搭载了一个收信用滤波器。

          上图的电路是语音跟数据可同时通信的SGLTE的电路，由于GSM和TD-LTE2个系统同时运行，所以它具备搭载2个收发器IC的特征。但是，当一个终端上数据同时在2个系统中进行传输的话，会引起发送功率自动从另一方电路返回的干扰现象，这有可能会导致收信质量劣化的结果。因此，在每个传输电路中，为了充分减小接收频率的功率，组装的设计难易度就明显上升了。村田制作所开发了SGLTE终端，对应了组装厂商的需求，将TD-LTE用陷波滤波器（具有只减少特定频率的功能的滤波器）和迅速减少TD-LTE带宽的GSM1800用接收滤波器成功商品化。

         TD-LTE用SAW设备的产品一览

         村田制作所所有已发布的TD-LTE用SAW滤波器的产品阵容如图1.2.3所示。表1为双工器，表2为陷波器，表3为单滤波器。

       表1：TD-LTE用双工器的产品一览

Size (mm)	Application	Balanced /Unbalanced	Impedance (Ω)	MURATA P/N	Pin assignment	Comment
1.5×1.1×0.5	Band34_Band39	Balance	50-200	SAWFD1G90CP0F0A	2in4out
1.5×1.1×0.5	Band34_Band39	Balance	50-200	SAWFD1G90CQ0F0A	2in4out
1.5×1.1×0.5	Band34_Band39	Balance	50-200	SAWFD1G90CA0F0A	1in4out
1.5×1.1×0.5	Band34_Band39	Balance	50-200	SAWFD1G90CB0F0A	1in4out
1.5×1.1×0.5	Band34_Band39	Balance	50-100	SAWFD1G90CR0F0A	2in4out
1.5×1.1×0.5	Band34_Band39	Balance	50-100	SAWFD1G90BH0F0A	2in2out
1.5×1.1×0.5	Band34_Band39	Balance	50-100	SAWFD1G90AH0F0A	1in2out
1.5×1.1×0.5	Band34_Band39	Unbalance	50-50	SAWFD1G90KA0F0A	1in2out
1.5×1.1×0.5	Band34_Band39	Unbalance	50-50	SAWFD1G90KC0F0A	1in2out
1.5×1.1×0.5	Band34_Band39	Unbalance	50-50	SAWFD1G90LA0F0A	上一篇：手机用小型SAW双工器的开发动向 下一篇：Marvell“四驾马车”并驱，开拓LED智能照明未来 相关文章 · 【会议议程】12月19-21日2022(十四届)传感器与MEMS产业化技术国际研讨会(暨成果展)佛山南海瞻云酒店召开 2022-12-16 · FORESEE XP1000 PCIe SSD开启Gen3后时代发展之路 2021-08-02 · FORESEE工规级SSD应用宽温技术，加速智能工业场景落地 2021-07-21 · 基于J750EX测试系统的SRAM VDSR32M32测试技术研究 2017-09-05 · Vishay检查表: 采用安规电容防止过载的12点注意事项 2017-07-28 · 汽车系统的USB供电 2017-06-08 · 适用于 FPGA、GPU 和 ASIC 系统的电源管理 2017-05-11 · 一文读懂SPI串行外设接口 2017-04-27 · TLV3501滞回比较器电路设计 2017-04-14 · ZigBee无线呼叫系统硬件电路 2017-04-05 关于华强电子网-联系我们-服务介绍-加入我们-网站导航-IC-参数索引-品牌-服务条款-法律声明 华强电子网 (www.hqew.com) 版权所有2002-2026 粤ICP备08036625号 经营许可证： 粤B2-20090028 人力资源服务许可证 软件企业认证
