Linear发布新型DC/DC转换器LTC3107

华强电子网 2014-03-03 a:2:{i:0;s:12:"凌力尔特";i:1;s:7:"LTC3107";}

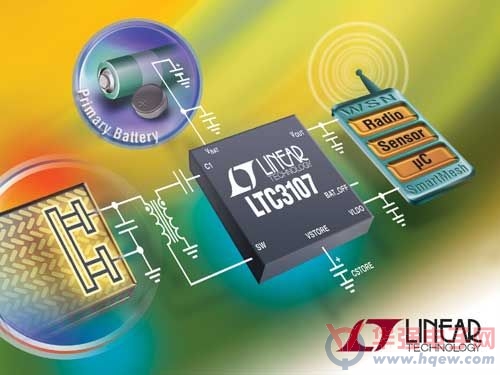

凌力尔特公司(Linear Technology Corporation)推出高集成度DC/DC转换器LTC3107，该器件可延长低功率无线系统网络 (WSN) 中主电池的寿命。LTC3107将能量收集和电源管理能力与一个主电池进行了组合以延长电池的可用寿命。LTC3107能从热电发生器(TEG)和热电堆收集能量 (当此类能量源可用时)，并把多余的电能储存在一个存储电容器中，当没有收集能量可用时，其将无缝地切换至主电池以为一个无线传感器节点供电。

LTC3107的内部升压型转换器与小型升压型变压器相结合，可从低至20mV的输入电压收集能量(在 TEG 和热电堆等电源中常见这么低的电压)，并提供跟踪电池电压的输出。一个额外的2.2V LDO输出为外部微处理器提供功率。如果没有收集的能量可用，那么系统就直接由电池供电，仅需6μA电流。小型升压型变压器、3mm x 3mm封装以及最少量的外部元件相结合，确保构成一个占板面积高度紧凑的解决方案。

LTC3107设计用于在能量收集源提供或不提供电能的情况下使用主电池以启动IC并为VOUT和LDO供电。当能量收集源可用时，LTC3107将无缝切换至仅依靠能量收集源来运行，此时从主电池吸收的静态电流只有80nA。如果能量收集源消失或负载超出了收集能量的供电能力，则LTC3107将切换至由主电池为VOUT和VLDO负载供电。BATT_OFF指示器可用来跟踪电池电量的使用情况。

LTC3107EDD采用3mm x 3mm 10引线DFN封装，千片批购价为每片2.95美元。工业级版本LTC3107IDD保证工作在-40℃至125℃的工作结温范围，千片批购价为每片3.45美元。两种版本都有现货供应。

超低电压升压型能量收集器和电源管理器IC延长了主电池使用寿命

性能概要：LTC3107

●热能收集辅助电源管理系统

●VOUT跟踪主电池电压

●2.2V LDO输出

●储能输出，箝位至4.3V

●可从输入低至20mV工作

●指示电池处于使用中的指示器 (BAT_OFF)

●从电池吸取的IQ：

○收集能量可用时为80nA

○无收集能量可用时为6μA

●标准的紧凑升压型变压器

●小型和耐热性能增强型10 引线 3mm x 3mm DFN封装
