　　加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2014 年 4 月 14 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 20MHz 至 2GHz、单端输入及输出、固定增益放大器 LTC6431-20，该器件提供卓越的 46.2dBm OIP3 (输出三阶截取) 和 2.6dB 噪声指数。其 OP1dB (输出 1dB 压缩点) 为同类最佳的 22dBm。该器件有两个级别版本，包括100% 经过测试、在240MHz 保证提供42.2dBm 最低OIP3 的A 级版本，以及在同样的频率范围提供45.7dBm 典型OIP3 的 B 级版本。该器件在 20MHz 至1.4GHz 的频率范围内，输入和输出均在内部匹配至50Ω，并具有一个20dB 功率增益的频率响应和优于0.5dB 的平坦度。内部50Ω 匹配简化了设计并实现了简易的级联，从而可使用极少的外部组件。每个放大器仅需一个输入和输出 DC 隔离电容器以及一个用于对其集电极开路输出施加偏置的扼流圈。

　　LTC6431-20 采用先进的 SiGe BiCMOS 工艺制造，可提供卓越稳定的性能并能够承受电源电压变化和温度改变。该器件规定在 –40°C 至 85°C 的外壳温度范围内工作。

　　LTC6431-20 适用于在频率高达 1.5GHz 的低失真发送器或接收器中放大 IF 和 RF 信号。该器件还适用于数字预失真接收器，这类接收器性能的高低取决于能否在信号通路中很好地保持低失真。此外，该放大器非常适合于众多工作在 VHF/UHF 频段的宽带和窄带无线电设备，例如：广播电台、电缆网络、空白频段数据服务、低频段 LTE 基站基础设施和公共安全无线电。

　　LTC6431-20 采用 4mm x 4mm QFN 封装。该器件用单 5V 电源以 93mA 电源电流供电，消耗功率很低。A 级版本的千片批购价为每片 4.89 美元，B 级版本的千片批购价为每片 1.89 美元。两种版本均有现货供应。如需更多信息，请登录 www、linear、com、cn/product/LTC6431-20、

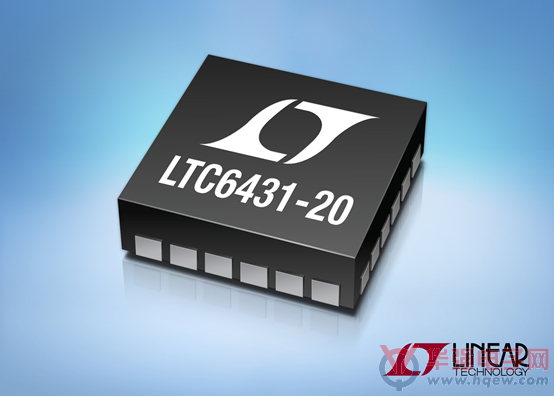

　　照片说明：高线性度 20dB 增益部件

　　性能概要：LTC6431-20

　　· 工作频率 20MHz 至 2GHz

　　· 输出 IP3 在 240MHz 时为 46.2dBm

　　· 功率增益 20.8dB

　　· 噪声指数 (NF) 2.6dB

　　· 输出 P1dB 22dBm

　　· 低功率 5V/93mA
