凌力尔特低杂讯uModule转换器采用BGA封装
来源:华强电子网 作者:------ 时间:2014-06-17 10:05

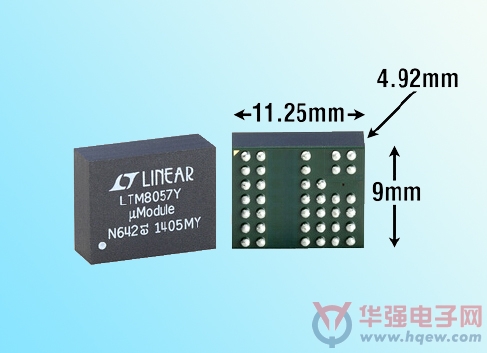

凌力尔特(Linear Technology)日前发表1.5W输出 uModule (微型模组)的DC/DC转换器 LTM8057 及 LTM8058 ,元件具备2kV AC电气隔离(生产测试至3kV DC),采用9mm x 11.25mm x 4.92mm BGA(球栅阵列)封装。
LTM8057 和 LTM8058 包括一隔离变压器、控制电路、电源开关和适量的输入和输出电容器。这些 uModule 转换器为 UL60950 认证零组件(文件编号#464570)。两款元件可作业于3.1V至31V的输入电压范围,并可在二次侧提供经调节的输出电压,同时可调整于2.5V至12V(LTM8057)和1.2V至12V(LTM8058)。
LTM8058 包括一低杂讯线性后稳压器,可在300mA降低输出涟波至20uVRMS。爬电距离(Creepage)和电气间隙在污染等级2的环境可支援250V的工作电压,以打破测试仪、伺服器、工业自动化,控制和伺服系统的接地回路。
LTM8057 可于-40℃至 +125℃温度范围保持±5%的输出电压稳压精密度。LTM8058 的线性后稳压器可在相同的温度范围内提升输出电压调节至±2.5%。此外,后稳压器可提供低输出涟波杂讯优点,提升高精密度混合讯号转换器和精密运算放大器的性能。高DC / DC转换效率和精巧的封装设计,使其可在高达110 ℃的环境温度支援全输出功率。
LTM8057 及 LTM8058 目前供货三种温度等级元件, E 及 I可作业于 -40℃ 至 +125℃ 温度范围,而 MP 等级可作业于 -55℃ 至 +125℃ 作业接面温度范围。所有版本均可供货。
