凌力尔特推出完整的能量收集解决方案LTC3331

　　6 月23 日，凌力尔特公司 (Linear Technology Corporation) 推出完整的能量收集解决方案 LTC3331，当可收集能量可用时，该器件提供高达 50mA 的连续输出电流以延长电池寿命。一个简单的 10mA 分流器允许用收集的能量给可再充电电池充电，同时低电池电量断接功能保护电池以避免电池深度放电。当用收集的能量给负载稳定供电时，LTC3331 仅需要电池提供 200nA 电源电流，而当在无负载情况下用电池供电时，则仅需要 950nA 工作电流。

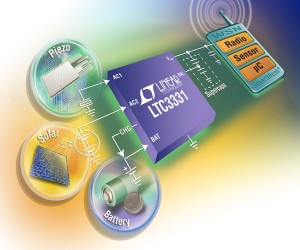

　　LTC3331 集成了一个高压能量收集电源、一个电池充电器以及一个由可再充电电池供电的同步降压-升压型 DC/DC 转换器，从而可为无线传感器网络之类的能量收集应用产生一个连续的稳定输出。该能量收集电源由一个全波桥式整流器组成，适合于 AC 或 DC 输入以及高效率降压型转换器，可从压电 (AC)、太阳能 (DC) 或磁性 (AC) 能源收集能量。当没有收集的能量可用时，可再充电电池输入为降压-升压型转换器供电，该转换器在高达 4.2V 的满电池电压范围内工作，而且无论输入高于、低于或等于输出时都可调节输出。当能量收集电源不再可用时，LTC3331 自动转换为由电池供电。

　　LTC3331 的能量收集输入在 3V 至 19V AC 或 DC 电压范围内工作，从而使该器件非常适合于多种压电、太阳能或磁性能源。其输入欠压闭锁门限设定值在 3V 至 18V 范围内是可编程的，从而使应用能够在能量收集电源的峰值功率传送点上工作。其他特点包括引脚可编程输出电压和降压-升压型峰值电流限制、一个超级电容器平衡器和一个输入保护性分流器 (在VIN ≥ 20V 时高达 25mA)。

　　性能概要：LTC3331

　　· 具输入优先排序器的双输入、单输出 DC/DC 转换器

　　  能量收集输入：3.0V 至 19V 降压型 DC/DC 转换器

　　  电池输入：高达 4.2V 的降压-升压型 DC/DC 转换器

　　· 具可编程浮动电压的 10mA 并联电池充电器：3.45V、4.0V、4.1V、4.2V

　　· 低电池电量断接

　　· 超低静态电流：无负载时为 950nA

　　· 集成的超级电容器平衡器

　　· 高达 50mA 的输出电流

　　· 可编程 DC/DC 输出电压、降压型 UVLO 和降压-升压型峰值输入电流

　　· 集成型低损耗全波桥式整流器

　　· 输入保护性分流器：VIN ≥ 20V 时高达 25mA

　　· 5mm x 5mm QFN-32 封装
