凌力尔特推出60V同步升压型控制器 LTC3769

凌力尔特推出60V同步升压型控制器 LTC3769

　　凌力尔特公司 (Linear Technology Corporation) 推出同步升压型 DC/DC 控制器 LTC3769，该器件采用了高效率 N 沟道 MOSFET 取代升压型二极管，从而提高了效率并最大限度地增强输出电流能力。这款控制器以高达 98% 的效率从 12V 输入在高达 5A 输出时提供 24V 电压，非常适合汽车、工业及医疗应用，在这类应用中，升压型 DC/DC 转换器必须提供尺寸很小的解决方案，并产生很少的热量。

　　LTC3769 启动时在 4.5V 至 60V 输入电压范围内工作，在启动后保持在低至 2.3VIN 工作，并调节高达 60V 的输出。28μA 低静态电流在备用模式及输出电压处于稳定状态时可延长电池供电应用的运行时间。1.2Ω 内置 N 沟道 MOSFET 栅极驱动器能够快速转换大型 MOSFET 栅极，从而最大限度地减小了转换损耗，并能够提供高达 10A 的输出电流。

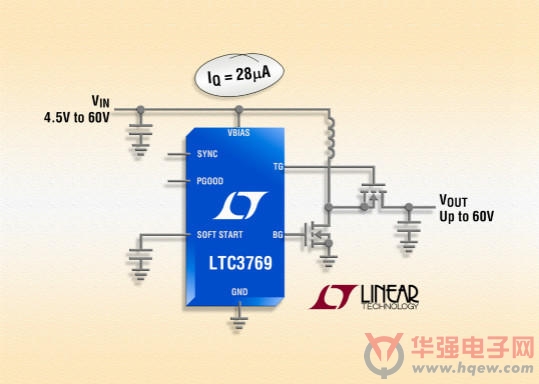

60V 同步升压型 DC/DC 控制器

　　LTC3769 具备可调逐周期限流保护，采用检测电阻器或通过监视电感器 (DCR) 两端的电压降进行电流检测。在输入电压可能超过稳定输出电压的应用中，LTC3769 保持同步 MOSFET 连续接通，以便输出电压以最小功耗跟随输入电压。LTC3769 的电流模式架构允许在 50kHz 至 900kHz 范围内选择频率，或者可同步至一个 75kHz 至 850kHz 的外部时钟。此外，该器件还提供了可调软启动、一个电源良好输出信号、以及 –40°C 至 125°C 的工作温度范围内保持 ±1% 的基准电压准确度。

　　LTC3769 采用 20 引线 TSSOP 和 24 引脚 4mm x 4mm QFN 封装。该器件共有 4 种温度级版本，扩展及工业温度级版本在 –40°C 至 125°C 温度范围内工作，高温汽车级版本的温度范围为 –40°C 至 150°C，而军用级版本的温度范围则为 –55°C 至 150°C。

　　性能概要：LTC3769

　　效率高达 98%

　　高达 60V VOUT 工作

　　4.5V 至 60V 宽 VIN 范围，启动后可保持在低至 2.3V 工作

　　28μA 低静态电流延长了电池供电应用的运行时间

　　4μA 停机电流

　　强大的 1.2Ω 栅极驱动器

　　同步 MOSFET 具备 100% 占空比能力

　　可锁相频率范围为 75kHz 至 850kHz

　　50kHz 至 900kHz 可编程固定频率

　　RSENSE 或电感器 DCR 电流检测

　　电流模式控制

　　在 –40oC 至 +125oC 温度范围内具备 ±1% 基准电压准确度

　　可编程软启动

　　电源良好输出
