Linear推出2.5W隔离式μModule转换器LTM8046

Linear推出2.5W隔离式μModule转换器LTM8046

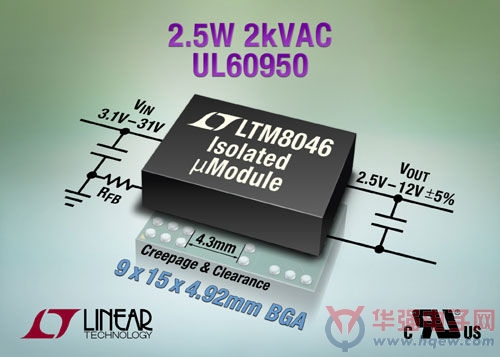

　　凌力尔特公司(Linear Technology Corporation)推出2.5W输出DC/DC μModule (微型模块) 转换器LTM8046，该器件具有2kVAC电气隔离(生产测试至3kVDC)，采用9mm x 15mm 4.92mm 球珊阵列(BGA) 封装。封装外部4.3mm的最小爬电距离在等级2污染环境*中支持以高达400VRMS的电压工作。BGA封装中包括隔离式变压器、控制电路、功率开关和适量的输入及输出电容。经过UL60950认证(文檔编号464570) 的LTM8046与3个1206外壳尺寸或更小的陶瓷电容器以及一个0603尺寸的电阻相结合，可为工业、交通运输及仪器设备等隔离式应用组成一款高度紧凑的解决方案。

　　该隔离式μModule转换器在3.1V至31V输入电压范围内工作，在副边提供稳定的输出电压，该电压可调在1.8V至12V，在整个温度范围内的准确度为±5%。无论输入电压高于、低于还是等于所需的输出电压，内部反激式架构都使LTM8046能够保持输出电压稳定。智能的热设计允许 LTM8046在环境温度高达100℃且没有强制空气流动时提供2.5W满输出功率。

　　LTM8046在–40℃至+125℃或–55℃至+125℃的内部工作温度范围内工作，有现货供应。千片批购价为每片14.47美元。

　　性能概要：LTM8046

　　●2kVAC隔离度 (测试至 3kVDC)

　　●2.5W输出功率

　　●3.1V至31V宽输入电压范围

　　●1.8V至12V可调输出电压，在整个温度范围内具有±5%准确度

　　●无论输入电压高于、低于还是等于输出电压，输出电压都是稳定

　　●在环境温度高达100℃时提供满输出功率

　　●紧凑的隔离式DC/DC转换器解决方案

　　○9mm x 15mm x 4.92mm BGA封装

　　○加上 3 个 (1206 或更小)表面贴装陶瓷电容器和1个(0603)表面贴装电阻
