HIOKI推出高精度4端子测试治具IM9100

HIOKI推出高精度4端子测试治具IM9100

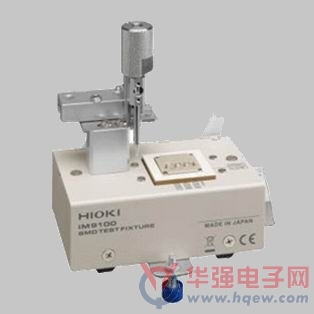

　　HIOKI推出世界首款可高精度4端子测量0402尺寸SMD的测试治具IM9100。

　　随着智能手机的普及，电路板表面安装的元器件(SMD)越来越小，而IM9100就是能满足今后将成为主流测量的0402尺寸(0.4mm×0.2mm) 的SMD测量的产品。而且，由于是4端子结构，因此也能准确测量低电阻的SMD。另外IM9100设计为能和非常小的SMD轻松、正确的组合，这样不需要花费很多时间就能实现4端子的高精度测试。

　　IM9100可以安装在LCR测试仪主机上使用。

　　研发背景

　　现在，电路板表面安装的元器件(SMD)收到智能手机的市场趋势的影响，正不断的小型化。2010年前后1005尺寸(1mm×0.5mm)的SMD为主流，但是之后0603尺寸(0.6mm×0.3mm)就迅速普及，预计今后0402尺寸(0.4mm×0.2mm)将成为主流。

　　作为SMD的测量实例，若是元器件厂家，需要在产品开发中测量频率特性，并在生产过程中进行抽样检查。而且，若是使用SMD的家电厂家等的话，则必须进行 已交货的SMD交付检查和实际使用条件下的特性测量。这时，需要使用叫做SMD测试治具的测量治具。但是，因为0402尺寸在这之前至有2端子构造的治具，所以我们领先研发了针对0402尺寸的4端子结构的治具，提供了更高精度的测量。

　　主要用途

　　●电子元器件厂家中电子零部件的抽样检查和产品开发时的特性评估

　　●家电厂家中电子元器件的交货检查和性能测量

　　产品特点

　　1. 高精度测量的结构

　　为了降低治具的电极和被测物之间产生的接触电阻的影响，设计为4端子的测量。

　　测量对象为0402、0603、1005共3个尺寸。

　　2. 轻松、准确的测量细小SMD的结构

　　为了将和非常细小的SMD组合到治具中，需要花费不少功夫。这次发售的IM9100设计了每个SMD尺寸到测量探头的导向槽，是轻松、准确和SMD组合的构造。

　　※4端子结构：SMD测试治具氛围4端子结构和2端子结构2种。高精度的测量低电阻的SMD时，测试仪和治具连接的布线电阻以及治具和被测物之间产生的接触电阻等的影响成为妨碍测量的最大因素。2端子结构的话由于这个原因无法进行正确测量，而4端子的话则能准确测量。
