基于单片机的智能计步器设计

　　1 引言

　　当今社会，随着经济的发展，人们生活水平的提高，肥胖的人越来越多，也就导致了越来越多的疾病产生，因此，人们越来越关注健康问题，而锻炼身体是让自己健康的最有效的方法。因此计步器应运而生，就成了时下流行的趋势。步行时，通过伸缩肌肉，血液在流动时的抵抗值下降，血压下降且稳定。经常步行的人很少患高血压或低血压病。坚持步行能减少血管内附着的脂肪性物质，使体重减轻，也逐渐减少心脏的负荷。而基于单片机为核心控制的计步器有着精确，可靠，稳定，方便等优点，已被大多数人所接受。通过计步器人们可以知道自己跑了多少步，实时掌握自己的锻炼情况。

　　2 总体设计方案

　　计步器由振荡电路、复位电路、显示电路以及按键电路几个部分组成，由电池进行供电。系统结构图如图1 所示。

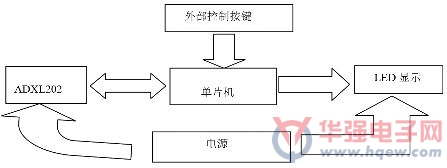

　　图1 系统结构图

　　3 硬件的设计

　　3.1 振荡电路

　　AT89C51 单片机内设有一个由反向放大器所构成的振荡电路，振荡电路是单片机系统正常工作的保证，如果振荡器不起振，系统将会不能工作。假如振荡器运行不规律，系统执行程序的时候就会出现时间上的误差，这在通信中会体现的很明显，电路将无法通信。

　　它是由一个晶振和两个瓷片电容组成的。时钟电路中的两个电容用作补偿，使得晶振更容易起振，频率更加稳定。如图2 所示。

　　图2 振荡电路

　　3.2 复位电路

　　为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的第一功能是上电复位。一般微机电路正常工作需要供电电源为5V±5%,即4.75~5.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC 超过4.75V 低于5.25V 以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。系统的复位采用了上电复位的形式，上电过程中微控制器复位引脚保证10ms 以上的高电平就能可靠的将微控制器复位。如图3 所示。

　　图3 复位电路

　　3.3 显示电路

　　本次设计采用4 位LED 共阴极数码管显示屏做为系统的显示界面，如图4 所示。常用的LED 显示器为8 段或7 段(8 段比7 段多了一个小数点“dp”段)。每一个段对应一个发光二极管。这种显示器由共阳极和共阴极两种。如图4 所示。共阴极LED 显示器的发光二极管的阴极连接在一起，通常次共阴极接地。当某个发光二极管的阳极为高电平时，发光二极管点亮，相应的段被现实。为了使LED显示器显示不同的符号和数字，就要把不同段的发光二极管点亮，这样就要为LED 显示器提供代码，因为这些代码可使LED 相应的段发光，从而显示不同字型，因此该代码称之为段码(或称为字型代码)。7 段发光二极管在加上一个小数点，共计8 段。因此提供给LED 显示器的段码正好是1B。

　　图4 显示器连接电路

　　3.4 按键电路

　　本次设计是以按键的形式来代替人走步所产生的震动，每按键一次即表示人走动一步，其电路如图5 所示。

　　图5 按键电路

　　3.5 ADXL202 传感器电路

　　ADXL022 传感器模块电路如图6 所示。

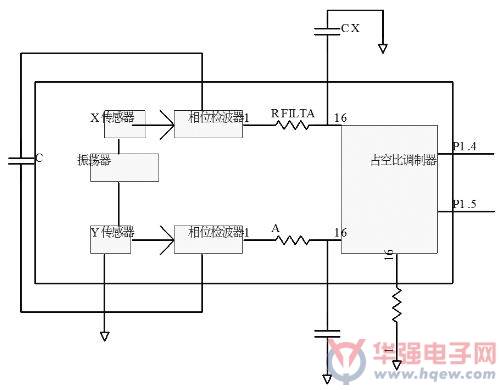

　　图6 ADXL202传感器模块电路

　　4 系统软件

　　计步开始，内部程序准备就位。人走动一步，传感器检测到峰值，经四种电路，由显示器显示出来，再走一步，由累加器累加1,由此走几步依次加1,由显示器显示。单片机复位系统产生外部中断，显示器置零。系统流程图如图7 所示。

　　图7 系统流程图

　　5 软件仿真

　　系统中将按键电路中按键K1 与单片机的P4.4 进行连接，专用的按键电路产生振荡电路，将电信号通过电路转换给微控制器，微控制器将表征当前步数的数字量按照10 进制等处理后通过直观LED 显示。当按键按下一次的时候，显示器显示1,按几次则显示多少。计步器仿真效果图如图8 所示。

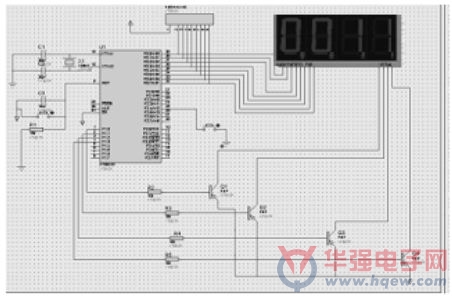

　　图8 仿真效果图

　　6 结束语

　　本文主要设计中包含了微控制器、显示部件、输入部件和实时时钟等部分。在整个设计系统中充分掌握各模块电路的工作原理，对硬件电路、软件程序进行设计，最后进行仿真。
