凌力尔特推出20MHz至2GHz差分输入和输出20dB增益放大器LTC6430-20

　　凌力尔特推出 20MHz 至 2GHz 差分输入和输出 20dB 增益放大器 LTC6430-20，该器件在 240MHz 时提供卓越的 +51dBm OIP3 (输出三阶截取) 和 2.9dB 噪声指数。LTC6430-20 具备同类最佳的 +23.9dBm OP1dB (输出 1dB 压缩点)。该器件提供了 A 级版本，这版本 100% 经过测试，保证 +44.8dBm 的最小 OIP3，在 380MHz 时典型值为 +48.3dBm。其增益保证 19.6dB 最小值和 22.1dB 最大值。而 B 级版本在同样频率时提供典型值为 +46.3dBm 的 OIP3。

　　LTC6430-20 非常适合在低失真、大动态范围发送器或接收器中，在高达 1.5GHz 频率时放大 IF 和 RF 信号。通过恰当的阻抗匹配，可以实现高达 2GHz 频率。当 LTC6430-20 用作 IF 放大器，在主接收器或数字预失真接收器中驱动高速 A/D 转换器的差分输入时，其线性度特性尤其出色，因为这些接收器的高性能取决于低失真和大动态范围。此外，该器件非常适合在多种工作于 VHF/UHF 频带的宽带和窄带无线电设备中用作低噪声放大器，例如广播设备、有线网络、白频段宽带数据业务和低频带 LTE/LTE-Advanced 无线基站。

　　LTC6430-20 的输入和输出在 20MHz 至 1.2GHz 范围内均为内部 100Ω 匹配差分配置，而且在这个频率范围内提供 20.5dB 功率增益，同时频率响应平坦度好于 0.5dB。内部 100Ω 匹配简化了设计，允许简便级联以实现更高增益，因此仅需要最少的外部组件。此外，差分配置产生极低的二阶谐波失真。例如，在 380MHz 时，二阶谐波杂散噪声比基频低 70dBc。

　　LTC6430-20 采用先进的 SiGe BiCMOS 工艺生产，提供了固有的稳定性能，从而能够承受电源电压和温度的大范围变化。该器件规定在 –40°C 至 85°C 的外壳工作温度范围内工作。

　　LTC6430-20 采用 4mm x 4mm QFN 封装。该器件用单 5V 电源和 170mA 电流供电。A 级版本的千片批购价为每片 6.44 美元，而 B 级版本每片为 3.69 美元。两款产品均有现货供应。如需更多信息，请登录 www、linear、com、cn/product/LTC6430-20 。

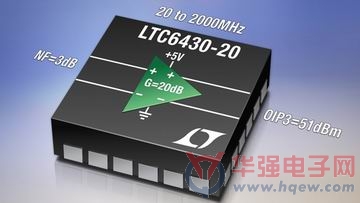

　　照片说明：超低失真 20dB 增益差分放大器

　　性能概要：LTC6430-20

　　工作频率 20MHz 至 2GHz

　　输出 IP3 在 240MHz 时为 +51dBm

　　功率增益 20.8dB

　　噪声指数 (NF) 2.9dB

　　输出 P1dB +23.9dBm
