凌力尔特推出4通道PMBus数字电源系统管理器LTC2975

凌力尔特推出4通道PMBus数字电源系统管理器LTC2975

　　凌力尔特推出 4 通道 PMBus 数字电源系统管理器 LTC2975，该器件可监视中间总线输入至负载点 (POL) 转换器的电流、功率和能耗。监视电路板的功率和能量消耗是对其实施管理、优化和降低的第一步，旨在减低服务器实用程序和冷却成本。LTC2975 通过一个 PMBus 接口方便地提供能耗 (以焦耳为单位来报告) 和运行时间的信息，为主机分担了繁重的计算和轮询任务。当与 POL 输出电压、电流和功率的数字测量相结合，输入数据可实现对电源系统转换效率的长期监视。LTC2975 为 FPGA、ASIC 和 DSP 电路板上的电源系统增加了全面的软件监视及控制功能，从而加速了产品上市进程、提高系统可靠性和优化电路板能耗。

　　该器件采用具有 0.25% 总未调整误差的同类最佳 16 位 ADC (模数转换器) 来对电源输出电压进行微调、裕度调节和监视，从而可提高电路板产量及长期性能。电源排序、监察和 EEPROM 故障记录是内置的。故障触发 EEPROM 黑匣子记录功能，在简化故障分析的同时也为未来的系统改进提供了深度信息。多个 LTC2975 连接到一起，可对超过 4 个电源轨进行排序和故障管理。该器件还提供几条 PMBus 兼容命令，以灵活设定电源系统和进行数据回读。寄存器配置在 LTpowerPlayTM 开发环境中完成，其支持凌力尔特所有数字电源系统管理器件。一旦设定完成，就不再需要软件编码，而可以自主运行。

　　LTC2975 规定在 0oC 至 70oC 的商用温度范围和 ?40oC 至 105oC 的工业温度范围内工作，采用 64 引脚 9mm x 9mm QFN 封装。千片批购价为每片 9.75 美元。

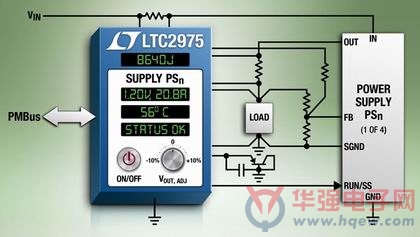

　　照片说明：4 通道 PMBus 电源系统监视器提供输入能耗监视，可用来实现全面的数字电源系统管理

　　性能概要：LTC2975

　　? 以数字方式管理 4 个电源

　　? 电源裕度调节或修整准确度至目标电压值的 0.25% 内

　　? 以 ±0.25% 的总体未调整误差监视电源

　　? 通过 I2C/SMBus 数字接口发送 PMBus 兼容命令

　　? 用于配置及黑匣子故障记录的 EEPROM

　　? 由 LTpowerPlayTM GUI 提供支持

　　? 电源排序器 ─ 基于时间，级联，支持跟踪

　　? 监视 (16 位 ADC)：

　　  o 输入电压、电流、功率和能耗

　　  o 4 个电源输出电压、电流和功率

　　  o 器件和 4 个外部温度

　　? 监察：输入电压、电源电压和电流、外部温度

　　? 跨多个凌力尔特 PSM 器件协调排序及故障管理

　　? 无需额外软件可自主运行

　　? 可编程看门狗定时器

　　? 用 3.3V 或 4.5V 至 15V 电源供电

　　? –40°C 至 105°C 工作温度范围

　　? 64 引脚 9mm x 9mm QFN 封装
