德州仪器推出最新12V电机驱动器系列可消除电机调谐

德州仪器推出最新12V电机驱动器系列可消除电机调谐

　　德州仪器推出最新12V电机驱动器系列，进一步壮大其电机驱动器产品阵营，该系列不仅可将启动时间缩短至几秒钟，而且还可进一步简化步进电机及有刷DC电机的调谐。DRV8846包含最新自适应电流控制专利技术，可自动调谐电机性能，实现精确、流畅且安静的工作环境。DRV8848使用简单的脉宽调制 (PWM) 控制接口与最少的外部组件，从而简化设计。

　　这两款器件都有全面的故障保护功能，可简化设计复杂性，提高系统可靠性，充分满足3D打印机、IP安全摄像机、冰箱阻尼器控制、暖通空调 (HVAC)、家庭自动化设备以及机器人真空吸尘器等电机应用需求。

　　DRV8846与DRV8848的主要特性与优势：

　　? 零调谐工作：DRV8846上提供的自适应电流调节功能可根据负载条件动态改变电流调节方案，无需进行配置。这可简化系统级调谐调试，帮助终端设备制造商加速产品上市进程;

　　? 流畅安静的工作：DRV8846与自适应电流调节功能相结合的1/32微步进分度器可最大限度减少电流波纹，实现流畅精确的运动轨迹以及更低噪声的效果;

　　? 高度集成：DRV8848无需电流传感电阻器就能工作，因此工作所需的外部组件只有电源去耦电容器。提供电阻器并启用片上电流调节，可实现更高精度的电机工作;

　　? 全面的故障保护：高级片上保护包括过流保护、热关闭、欠压锁定以及故障条件反馈诊断等，它可以保护电机驱动器及电机，从而不仅可降低设计复杂性，而且还可提高系统可靠性。

　　TI Designs参考设计

　　两款经过全面测试的最新TI Designs参考设计可用来加速产品上市进程。3D打印机参考设计是一款完整的三轴单挤出机系统，采用DRV8846的自适应电流调节功能通过12V单电源精确驱动 4 个步进电机。冰箱阻尼器及风扇电机控制设计采用DRV8848集成型电机驱动器通过单层印刷电路板 (PCB) 设计在冰箱内部实现气流与方向控制。

　　工具与支持

　　DRV8846EVM和DRV8848EVM评估板 (EVM) 可帮助客户便捷评估器件特性与性能，直接体验调谐进程的简便性。该EVM通过MSP430? 微控制器与 USB 接口支持人性化图形用户界面 (GUI)。

　　如欲进一步了解有刷DC电机驱动级设计，还可购买BOOST-DRV8848 BoosterPack套件。该设计不仅包含驱动单双有刷DC电机所需的一切，而且还支持实现更高电流所需的并行模式。

　　供货情况与封装

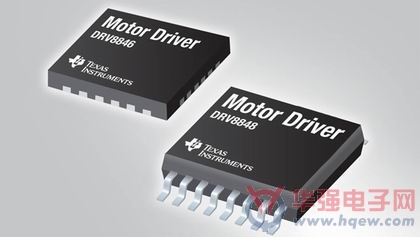

　　采用 24 引脚、4 毫米 × 4 毫米 QFN 封装的 DRV8846 现已开始供货，同步提供的还有采用 16 引脚、5 毫米 × 6.4 毫米 HTSSOP 封装的 DRV8848。

　　? 通过我们的博客《电机驱动与控制》实时了解 TI 电机驱动与控制专家的最新点评。
