ERNI推出高密度、高速传输的紧凑型连接器
来源:华强电子网 作者:------- 时间:2014-12-15 09:07

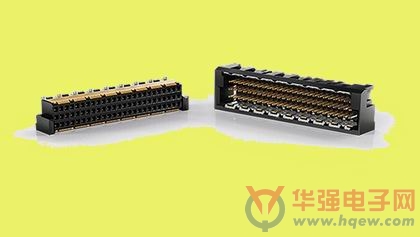

ERNI扩展其广受欢迎的MicroSpeed高速连接器产品系列,推出了三排式连接器。该1毫米间距的屏蔽连接器系列可实现高速数据应用,传输率高达25 Gbps。新型连接器是新一代通讯标准的理想之选,如100Gbps以太网(IEEE 802.3ba标准)、光互联论坛(OIF)、USB 3.1等等。此新型连接器适用于如数据通信、远程通信、高端计算、医疗技术、工业自动化等需要高速传输和大数据量的典型应用。
采用表面贴端子的新型三排式连接器拥有高密度针型。垂直型(180°)连接器现备有75和192针型(3 x 25 和 3 x 64),并可根据客户需求提供其它针型选择。为了涵盖更广泛的应用领域,新型连接器提供了最大的接地及布线灵活性(单端及差分信号)。
中间一排(第三排)可用作接地,以减小两个信号排之间的串扰。另外,第三排也可用于供电(也可通过屏蔽片实现)。
新的垂直型MicroSpeed三排连接器理想使用于板对板连接(夹层)或通过FPC柔性板进行板连接。板对板距离可达到5毫米(1毫米公连接器及4毫米母连接器)。ERNI在新型MicroSpeed连接器上进一步优化了屏蔽设计,显著减少了耦合电感。连接器提供了卓越的抗干扰性能(EMC电磁兼容保护),发射干扰将减至最低点。
附极性化插接面和自动对准功能的塑胶围框外壳,1.5毫米滑入长度和牢固的盲插设计可针对工业需求提供安全可靠的连接。此外,双杆母端子设计提供了卓越的公差补偿。
此阻抗匹配连接器(50/100 ?)在+55°C到+125°的气温范围内均可使用。其信号针的端接方式为表面贴端接,且所有表面贴引脚的共面性皆小于0.10毫米。1毫米纵向间距和1.5毫米排距使得差分对或单端信号可实现水平及垂直排列 ? 取决于应用和串扰要求。通过特殊的PCB布局,可达到最佳串扰性能 ? ERNI可通过现场测试建议提供技术支持,也可按用户要求提供相应的测试数据。MicroSpeed连接器的插拔次数为大于500次。其信号针的电流载流量为1.0安培,屏蔽则为10安培。
MicroSpeed连接器采用卷带包装。配合全自动装配的进一步设计还包括:耐高温的黑色绝缘塑料LCP提供快速可靠的视觉识别,以及预安装取放盖可方便真空吸盘进行抓取。
