凌力尔特推出 LT3007 的更宽温度范围 H 级新版本

凌力尔特推出 LT3007 的更宽温度范围 H 级新版本

　　凌力尔特推出 LT3007 的更宽温度范围 H 级新版本，该器件是高压、微功率、基于坚固 PNP 的 LDO 系列之最新成员，具备 3μA 超低静态电流。这个 H 级器件的 150oC 结温額定值非常适合高温和高功率的汽车和工业应用。LT3007 具备高输入电压能力，电压范围为 2.0V 至 45V，并提供 0.6V 至 44.5V 的可调输出电压范围，能工作于种类繁多的应用。LT3007 的管脚引出线符合 FMEA (失效模式与影响分析) 验证标准，在相邻引脚发生短路或一个引脚处于浮置状态时，输出保持等于或低于稳定电压。该器件的 3μA 静态电流和停机电流 (<1μA) 实现了超低备用功耗，使该 IC 成为不需要停机的应用之卓越选择，或者非常适用于那些需要适度输出驱动能力和高输入电压的应用，例如远程监视应用以及用于需要延长运行时间的“保持运作”系统之低电流电池供电型存储器。

　　LT3007 提供高达 20mA 的输出电流，相应的低压差电压仅为 300mV。在整个电压、负载和温度范围内的输出电压容限严格调节在 ±2% 内。该 IC 采用低 ESR、容量低至 2.2μF 的陶瓷输出电容器优化了稳定性和瞬态响应。内部保护电路包括电池反向保护、输出反向和输出至输入反向保护、电流限制和热限制以实现坚固性。

　　LT3007 有 E 级、I 级和H级版本，采用 8 引线 SOT-23 封装，其中有 3 个引脚熔合至接地焊盘，以提高固定和可调版本的散热性能。E 级和H级版本的千片批购价分别为每片 1.20 美元和1.75美元。

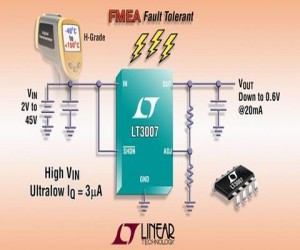

　　照片说明：H 级 +150°C、FMEA容错、45V、3μA IQ、20mA、宽 VIN 和 VOUT 范围的 LDO

　　性能概要：LT3007

　　? FMEA 容错

　　   在相邻引脚短路或一个引脚处于浮置状态时，输出保持等于或低于稳定电压

　　? 超低静态电流：3μA

　　? H 级工作结温范围：-40°C 至 +150°C

　　? VIN 范围：2.0V 至 45V

　　? 可调 VOUT：0.6V 至 44.5V

　　? 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V

　　? 输出容限：在整个电压、负载和温度范围为 ±2%

　　? 低压差电压：满负载时典型值为 300mV

　　? 输出电流：20mA

　　? 用低 ESR、陶瓷输出电容器 (最小值为 2.2μF) 可稳定

　　? 停机电流：<1μA

　　? 电池反向、输出反向和电流反向保护

　　? 热限制和电流限制保护

　　? 8 引脚耐热增强型 TSOT-23 封装

　　本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
