凌力尔特推出5A、20VIN降压型微型模块稳压器LTM4625

凌力尔特推出5A、20VIN降压型微型模块稳压器LTM4625

　　凌力尔特公司(Linear Technology Corporation)推出5A、20VIN降压型微型模块(μModule)稳压器LTM4625，该器件采用6.25mmx6.25mmx5.01mm BGA封装，加上几个无源组件后，整个解决方案在双面PCB上的占板面积仅为 0.5cm2。与其他μModule稳压器类似，LTM4625在单个封装中包含了DC/DC控制器、电源开关、电感器和补偿组件。该器件仅需两个外部陶瓷电容器(1206外壳尺寸)和一个电阻器(0603外壳尺寸)就可运行。LTM4625在4V至20V的输入电源电压范围内工作，提供了0.6V至5.5V电压范围内可调的稳定输出，在整个电压、负载和温度范围内具有±1.5%准确度。

　　LTM4625在用户可调的800kHz至4MHz频率范围内工作，或可同步至一个700kHz至超过1.3MHz的外部时钟。该模块还利用可选相移(90°、120°或180°)提供了一个处于相同频率的时钟输出信号，这一特点在采用多个LTM4625模块的均流来实现较高输出电流时是很有用。通过增加一个高于4V的外部偏置电源，LTM4625可用低至2.375V的输入电压工作。该稳压器包括输出过压、过流和过热故障保护功能。LTM4625保证工作在–40°C至125°C的内部温度范围。

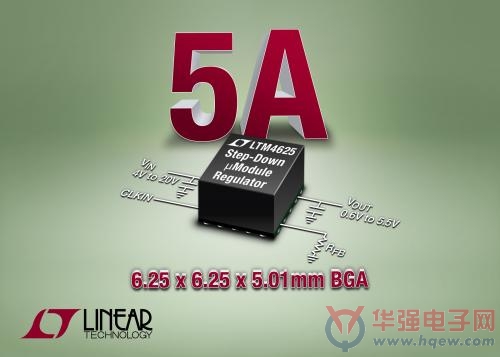

　　照片说明：5A、20VIN降压型μModule稳压器

　　性能概要：LTM4625

　　5A DC/DC降压型解决方案占板面积小于0.5cm2

　　构成完成解决方案仅需两个表面贴装陶瓷电容器和一个电阻器

　　6.25mmx6.25mmx5.01mm BGA封装

　　4V至20V VIN范围

　　用外部偏置电源时VIN低至2.375V

　　在整个电压、负载和温度范围内，用户能以±1.5%准确度调节VOUT在0.6V至5.5V
