ST推出具有更高性能的新款HDMI保护IC，进一步提升高清电视视觉体验
来源：互联网 作者：------- 时间：2015-01-27 09:06
意法半导体（ST）推出新款单片HDMI?信号调理 (signal-conditioning) 及保护IC，准备抢攻时下高清电视数据速率最快的4K超高清电视市场。
为了保证超高清信号的完整性，最大限度地降低对HDMI线缆质量的依赖，HDMI2C1新系列产品的所有显示数据通道 (DDC, Display Data Channel) 都配有主动上拉 (active pull-up) 功能。此外，芯片内部集成的ESD保护电路功能可提升10GHz带宽的传输性能，实现在不失真的前提下传输高速4K信号。另一方面，目前市场上最新的HDMI芯片采用的是ESD敏感深纳米制造工艺，而HDMI2C1的10V低钳位电压 (clamping voltage) 与30ns快速响应时间可有效抑制电涌瞬变事件。
与采用分立的ESD保护器件相比，HDMI2C1芯片可节省80%印刷电路板空间，同时还能加快淘汰率极高的超高清机顶盒与蓝光DVD播放器等消费电子产品的上市速度。此外，新芯片还特别针对单层或双层经济型印刷电路板优化了其引脚排列。
HDMI2C1系列的其它特性包括可防止短路及过热保护的5V低压降(LDO, low-dropout)稳压器，以及有反向驱动 (back-drive) 保护的HDMI DDC、消费电子控制器 (CEC, Consumer Electronic Control)和热插拔侦测(HPD, Hot-Plug Detect)线路等功能的电平转换器 (level shifter) 。新系列共有四款产品，其中包括可在HDMI数据线上与外部ESD保护器或共模滤波器(ST的ECMF?系列)配合使用的HDMI2C1-6C1，进而提高了设计的灵活性。

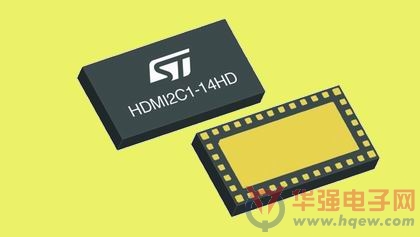

HDMI2C1-14HD、HDMI2C1-14HDS、HDMI2C2-14HD和HDMI2C1-6C1采用QFN-36L或μQFN-18L封装。
