Vishay推出业内尺寸最小的高精度单片4路SPST模拟开关，可应用于各种便携电子产品

　　Vishay Intertechnology, Inc.宣布，发布3颗采用超小尺寸WCSP 4凸点x 4凸点阵列封装的新款200Ω精密单片四路单刀单掷(SPST)模拟开关--- DG2501、DG2502和DG2503。Vishay Siliconix的这三款器件的外形尺寸为业内最小，可为诸如可穿戴电子产品、传感器、消费和通信设备等节省宝贵空间，而其低寄生电容、低电荷注入和低漏电流更实现了高精度特性。

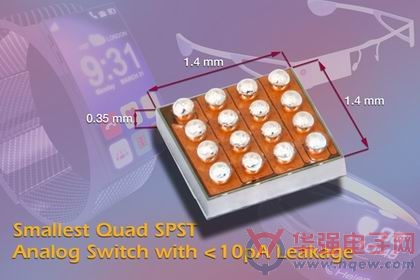

　　今天推的开关尺寸为1.4mm x 1.4mm，节距0.35mm，采用顶侧叠层以提高耐用性，比最接近的竞争器件小50%，比采用标准QFN16封装的器件小95%。DG2501、DG2502和DG2503尺寸较小，不到0.01μW的典型功耗可延长电池寿命，非常适合模拟前端的信号开关、可编程增益控制、采样保持电路，以及智能手表、医药贴、健身监测、传感器和其他构成物联网(IoT)的类似产品里的多路模拟输入复用。

　　这些开关的CD(OFF)低至2.6pF，CD(ON)为7.6pF，电荷注入低至-0.7pC，典型开关导通泄漏电流为9pA。DG2501、DG2502和DG2503的ESD保护公差大于8kV(人体模型)，闩锁电流超过per JESD78要求的800mA。在开启时，每个开关在两个方向上的导电能力都同样优良，支持的模拟信号最高可达电源电压。

　　DG2501、DG2502和DG2503具有4个独立的可选SPST开关，每个开关能够很好地匹配通道电容。DG2501是常闭开关，DG2502是常开开关。DG2503有两个常开和两个常闭开关。这3个器件保证能做先开后合操作，可用在多路复用器里。这些开关使用1.8V～5.5V单电源工作，在3V和5V输入下的逻辑阈值分别为1.4V和1.8V，确保与低压TTL/CMOS电平兼容。器件符合RoHS和Vishay绿色标准，无卤素。

　　DG2501、DG2502和DG2503现可提供样品，并已实现量产，大宗订货的供货周期为十周。
