瑞萨电子推出功耗降低约30%的全新微控制器解决方案

瑞萨电子推出功耗降低约30%的全新微控制器解决方案

　　全球领先的半导体解决方案供应商瑞萨电子株式会社今日宣布RL78/I1D微控制器组(MCU)上市。RL78/I1D不仅功耗业内最低，并且集成了大量用于各种检测应用的模拟功能。更具体地说，RL78/I1D为探测器应用进行了功能优化，这些探测器集成可以检测烟雾、气体以及运动和振动的传感器。

　　RL78/I1D无需借助CPU，就能够使用数据传输控制器(DTC)、事件链路控制器(ELC)以及数据运算电路(DOC) 等功能来进行数据处理和传输，并集成长间隔定时器，有助于将系统运行间歇期间的功耗降低约30%。在低功率运行模式下，RL78/I1D的工作电流要比同类竞争产品低得多，并可从停机模式快速唤醒。MCU本身就能大大提高系统整体的电源效率。

　　为了帮助降低系统成本，提高集成度，全新RL78/I1D组集成了通用型差分输入运算放大器、12位A/D转换器及比较器。这样，单个芯片上就具备了连接传感器所需的所有模拟外设功能。

　　RL78/I1D组MCU的优势

　　(1) 创新的SNOOZE模式可在无需借助CPU的情况下进行数据处理和传输

　　数据传输控制器(DTC)或事件链路控制器(ELC)可用于激活传感器、激活运算放大器，以放大传感器信号并传输A/D转换结果。 数据运算电路(DOC)会将传输的A/D转换结果与阈值进行比较，以确定是否需要激活CPU。 创新的SNOOZE模式可在待机模式下工作，无需借助CPU，并可使终端产品如火警探测器、气体探测器、玻璃破碎探测器以及安全系统(人体传感器)等的功耗降低30%。

　　(2) 动态切换工作模式，使其与系统状态相匹配

　　RL78/I1D组允许在低功耗工作模式与高速工作模式之间进行动态切换，使工作模式与系统状态相匹配。 在电源电压为1.8 V ≤ VDD ≤ 3.6 V、工作频率为1 MHz的低功耗工作模式下，工作电流仅为124 μA(典型值)，远低于同类竞争产品。 此外，如果使用中速片上振荡器(4 MHz)作为主系统时钟，从停机模式状态唤醒仅需4 μs(最大值)。 这样就降低了唤醒过程的功耗，从而降低微控制器的功耗，有助于提高系统整体的电源效率。

　　(3) 片上模拟外设功能是检测微小传感器信号的必备功能

　　根据封装的不同，提供四种差分输入运算放大器，每种放大器都有两个输入管脚和一个输出管脚，最多集成17通道的A/D转换器和2个模拟比较器。 通过在一块芯片上集成火警探测器、气体探测器、玻璃破碎探测器以及安全系统等应用所需的模拟功能，RL78/I1D可大大降低系统成本，提高集成度。

　　上市

　　RL78/I1D组包括13种产品型号，其封装管脚数从20到48不等，片上闪存容量分为8、16和32千字节(KB)。 目前已经开始量产。有关RL78/I1D组MCU的主要规格，请参阅独立数据表。

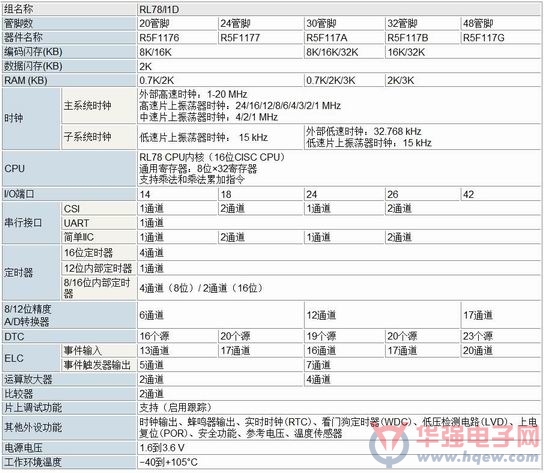

　　RL78/I1D微控制器组主要规格

　　(注释)

　　所有其他注册商标或商标均为其各自所有者的资产。
