ADI推出单芯片、通用输出数模转换器AD5761R

ADI推出单芯片、通用输出数模转换器AD5761R

　　ADI最近发布一款单芯片、通用输出数模转换器(DAC) AD5761R，其片上集成16位数据转换器、±2 ppm/°C的2.5 V基准电压源、输出缓冲器和增益调节功能。AD5761R转换器内置了一系列创新功能，因而不再需要增益设置精密电阻和放大器等外部元件。在数据采集和执行器控制应用中，该器件可简化并加快系统设计，并通过软件寄存器更新实现单极性和双极性操作。灵活的新型DAC在不增加系统设计工作量、成本或尺寸的前提下，便于多功能终端设备重复使用设计，同时通过多种输出电压范围增强系统功能。此外，ADI发布了两款双通道DC-DC稳压器产品，能以两个独立稳压的正电轨和负电轨为新的DAC供电，适合功耗敏感型应用。这款简单的双芯片解决方案可让用户以单条低压正供电轨生成双极性10 V输出，大幅简化系统设计，且无需路由多条高压供电轨。

　　AD5761R采用单芯片3 mm × 3 mm LFCSP标准封装，相比以前的分立式解决方案可节省60%的占位面积，适合小尺寸设计，比如执行器控制。总不可调整误差(± 0.15% FSR最大值)是真误差，包括所有片内电路和基准电压源。这样可以实现更为精确的最终系统，工业环境中无需使用多个系统校准例程。如需同系列的低价和低精度产品，我们可提供引脚兼容的12位版本和不含基准电压源的选项。

　　AD5761R主要规格：

　　8种软件可编程输出范围，5%超范围：0 V至5 V、0 V至10 V、

　　0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V和?2.5 V至+7.5 V

　　丰富稳健的功能组合，包括诊断、温度、掉电和短路警报

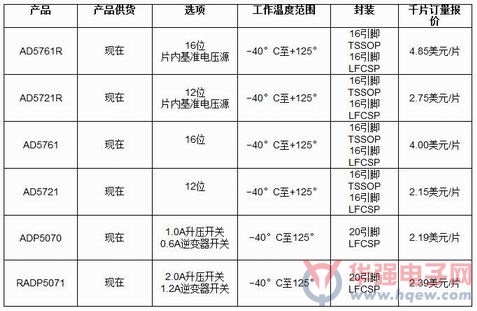

　　报价与供货

　　配套产品

　　与AD5761R配套使用的低噪声基准电压源产品包括ADR4525和ADR45XX系列等其它产品。配套使用的低噪声正LDO包括ADM7160(用于5 V系统)、ADP7118(用于12 V系统)和ADP7142(用于24 V系统)。ADP7182是一款配套的低噪声负LDO，用于5 V、12 V和24 V系统。
