TI推出业内首款支持Fly-Buck™ 功能的65V同步降压转换器

来源:互联网 作者:----- 时间:2015-03-16 13:42

降压稳压器

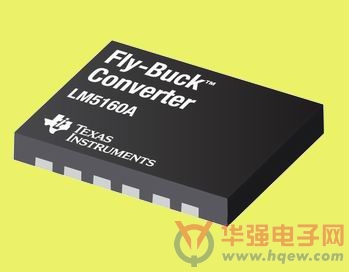

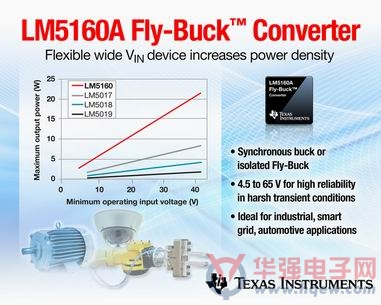

  近日,TI推出了业内首款65V同步降压转换器,它在无需光耦合器的情况下,仍可提供高达15W的隔离式偏置电源。作为TI创新型Fly-Buck电源产品组合的部件之一,LM5160A提升了功率密度,并且以更加高效和可靠的方式解决了工业和汽车应用中较高的功率需求。这些应用包括:三相AC电机驱动器、可编程逻辑控制器 (PLC) 、智能仪表计量、再生能源或电网基础设施、工厂自动化,以太网供电 (POE) IP摄像头和电动汽车等。



  LM5160A转换器特有无需环路补偿的恒定接通时间控制,并用快速瞬变响应支持高降压比。这款支持4.5V至65V宽输入电压范围的创新型转换器能够在非隔离式设计中生成正负偏置电源轨,或者生成单个或多个隔离式输出,同时又最大限度地减少了解决方案尺寸。此外,相对于传统反激式解决方案,这款转换器也简化了设计工作。与TI屡获殊荣的WEBENCH? 在线设计工具一同使用,LM5160A可加快高功率DC/DC设计的上市时间。



  LM5160A的关键特性和优势:

  · 4.5V至65V的输入电压范围使得转换器无需输入钳位电路即可在快速瞬变的条件下高效运行,从而实现较高的可靠性。

  · 恒定接通时间控制提供快速瞬变响应,并且使用更少数量的组件。

  · 可编程软启动在为重负载或大电容供电时减少了涌入电流。

  · 内部±1%电压基准和VOUT 纠错提升了线路上、负载和温度范围内的精度。



  这款全新的Fly-Buck转换器以其业界领先、高性能电源转换的特点成为TI经验证DC/DC产品组合中的一员。TI还提供几款具有Fly-Buck架构的器件,其中包括LM5017转换器,此转换器支持高达100V的输入电压。观看如何用Fly-Buck拓扑结构进行设计的视频,并阅读与全新参考设计有关的博客。您还可以在ti.com.cn/fly-buck中找到更多详细信息和设计资源。



  德州仪器 (TI) 屡获殊荣的WEBENCH工具

  WEBENCH设计工具和架构是业内唯一一款在线工具,它可实现端到端电路设计,针对封装、价格和效率的仿真和优化,并且能够将电路原理图和印刷电路板 (PCB) 布局布线文件直接下载到计算机辅助设计 (CAD) 工具中。组件库包括120个厂商生产的40000多种组件;TI的分销商每小时更新价格和供货情况。此工具支持8种语言,用户可以比较整个系统设计,并且在几分钟内做出供应链决定。请单击这里开始一个免费设计。



  供货情况

  LM5160A现已量产。
