Vishay发布新的双向对称(BiSy)单线ESD保护二极管

互联网 2015-04-01 a:45:{i:0;s:6:"Vishay";i:1;s:6:"VISHAY";i:2;s:6:"V

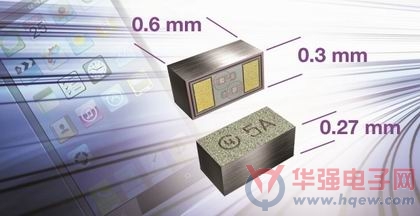

　　Vishay，发布新的双向对称(BiSy)单线ESD保护二极管---VBUS05B1-SD0，其采用超小尺寸CLP0603封装，可用于便携式电子产品。Vishay Semiconductors VBUS05B1-SD0的尺寸只有0.6mm x 0.3mm，高度低至0.27mm，具有超低的电容和泄漏电流，可保护高速数据线路和天线免受瞬态电压信号的影响。

　　VBUS05B1-SD0使用0603尺寸的芯片级封装，是业内最小的产品之一，比1006外形尺寸封装占用的电路板空间少3倍。由于短引线和小封装尺寸，二极管的线路电感非常低，能够钳位类似ESD尖峰这样的快速瞬态，并且实现最小的过冲或下冲。

　　VBUS05B1-SD0的典型负载电容只有0.29pF，最大为0.4pF，可用来保护智能手机、手机、数码相机、MP3播放器和便携式游戏机里的HDMI、USB 3.0和Thunderbolt这类的高速数据端口。在5.5V工作电压下，器件的最大泄漏电流小于0.1μA，在1mA下的典型击穿电压为8.8V，在2.5A下的最高钳位电压为18V。

　　VBUS05B1-SD0能够对一条数据线提供瞬态保护，保护等级达到IEC 61000-4-2要求的±16kV(空气和接触放电)。器件的潮湿敏感度(MSL)达到J-STD-020的1级，耐火符合UL 94 V-0，可进行per JEDEC STD-020要求的持续10秒的+260℃回流焊。保护二极管符合RoHS和Vishay绿色标准，无卤素。

　　新的VBUS05B1-SD0现可提供样品，并已实现量产，大宗订货的供货周期为八周。
