红外技术方案未来可用于近程传感
来源:SmartTimes 作者:------ 时间:2015-05-19 09:02
接近传感器使用领域,梁,或环境条件的变化,以允许可使用的范围内感测的对象。一个关键的功能,使得如此多的应用接近传感器可贵的是,身体接??触是没有必要的。其结果是,电干扰,机械振动,和其它形式的噪音可以存在不降低检测信号和危及传感器结果的可靠性。
几种技术可以使用,包括电场,射频,磁性,电容,电感,声能,和光。本文探讨使用反射红外线(IR)接近传感器解决方案,环境条件的变化和光束中断。这些传感器可用于工业,消费,和其他应用用于传感的运动,位置,接近,环境光,速度和方向。
照片中断
一种光断续器是一个光电传感器,集成的光接收器和发射器在单个封装中。旋转机器通常会使用一个光电断路器作为接近检测器。发射极,通常红外线,发出的光束到一个接收器,仅仅检测IR光的存在。根据需要,以获得所需的在特定的旋转速度的分辨率固体转速开槽轮可形成有许多齿。
定时轮作为一个轴编码器,从而使一个嵌入式微,以确定的速度和旋转轴的加速度。使用其中的两个90°的相位差创建一个正交编码器,也可以让你确定旋转的方向。光中断接近传感器也可以用来作为对线性致动器和旋转致动器的极限位置传感器。增加了一个家庭或引用传感器可以让一个定时轮基轴编码器成为增量位置传感器;通过计数脉冲你得到一个阶梯位置指示器。
光中断接近传感器提供两种主要类型的输出:晶体管输出和逻辑输出。晶体管输出通常是NPN管和复合。逻辑输出包括NPN和PNP,集电极开路,有和没有上拉电阻和缓冲或倒置的逻??辑。
当选择一个标准的,现成的,开槽型接近探测器从近十余个生产厂家之一,你可能想插槽大小要尽可能窄消除红外杂散或环境从源通过流血。例如,欧姆龙EE-SX1107有窄槽(1毫米),在一个表面贴装4-pin封装。它的20 V输出晶体管可沉20 mA连续电流。
许多应用程序将不会有问题,对于红外渗出通过,要么是因为接近度检测器被封闭,或者是因为从发射器的信号强度是如此强大,噪声很可能不会影响其性能。

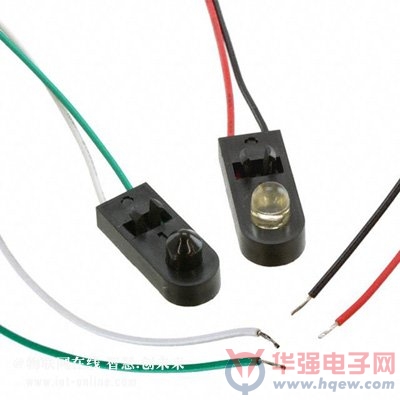

通过使用高功率发射器与小发散角,非常大的感测间隙可以无需使用更昂贵的激光二极管基于发射器来实现。举个例子来说,从欧思/ TT电子集团的两部分OPB100Z。该光发射器和传感器对使用高功率红外线发射极抽出电流百毫安(图1)。这两个部分允许您设置的间隙距离(可达36英寸根据TT数据表),以及30 V基于晶体管的输出可以吸收高达目前的50毫安。注意:这些部件也可以用在光反射设计为好。
