凌力尔特推出双平衡混频器LTC5549 具备2GHz至14GHz RF频率范围

　　凌力尔特推出双平衡混频器 LTC5549，该器件既可作为上变频器又可作为下变频器工作，并具有非常宽的 2GHz 至 14GHz RF 频率范围。LTC5549 在 9GHz 时提供了卓越的 24.4dBm IIP3 高线性度。该器件集成了仅需要 0dBm 驱动电平的 LO 缓冲器，可用来实现高效率微波发送器和接收器设计，从而有效地去除了外部大功率 LO 放大器电路。此外，LTC5549 具有一个用于 LO 信号的集成型片内、可切换倍频器，从而提供了一种可使用较低成本和常用低频合成器的选项。LTC5549 运用了专为扩展 RF 频率带宽 (从 2GHz 至 14GHz) 而优化的宽带集成型平衡-不平衡变压器，同时实现了单端运作。其 IF 端口也提供高达 6GHz 的宽带宽。所有 3 个端口都是 50Ω 匹配的。该混频器提供很高的端口至端口隔离度，从而最大限度减少了不想要的 LO 泄漏，并降低了外部滤波要求。

　　LTC5549 的卓越性能可改善众多的微波应用，包括微波回程、开放频段高带宽 LTE-Advanced 基站、卫星宽带无线电、雷达系统、X 频段和 Ku 频段收发器、测试设备和卫星调制解调器。

　　LTC5549 提供了改进的 ESD 保护性能，在所有的引脚上均具有 2,000V ESD 人体模型 (HBM) 额定规格指标。该器件采用纤巧型 12 引脚、3mm x 2mm 塑料 QFN 封装。凭借其外部组件极少的设计，LTC5549 可实现紧凑的解决方案占板面积。这款器件规格在 –40°C 至 105°C 的外壳温度范围内运作，以支持扩展的环境工作温度。该器件专为采用单 3.3V 工作电源而优化，吸收的标称电源电流为 115mA。此外，LTC5549 还具有一个用于停用 IC 的使能引脚。当停用时，该器件仅吸收 100μA 的最大待机电流。可直接驱动使能引脚以在小于 0.2μs 的时间里快速完成器件的接通和关断，从而支持时分双工 (TDD) 或突发模式型的无线电设备。LTC5549 的千片批购价为每片 9.50 美元。样品和批量生产器件都已开始供货。

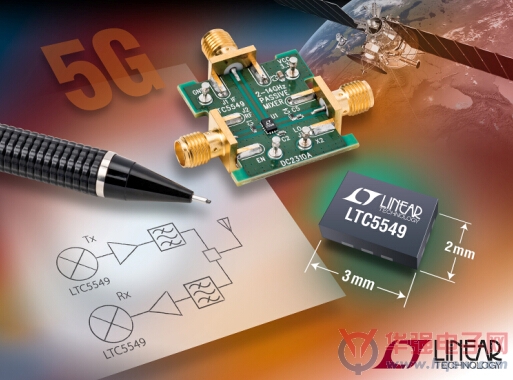

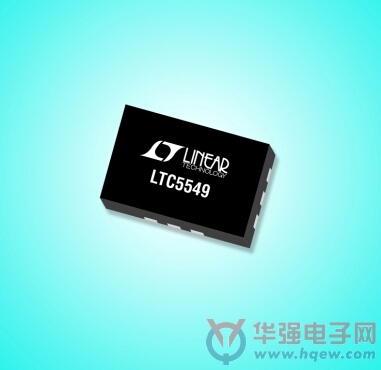

　　照片说明：频带非常宽的混频器在 2GHz 至 14GHz 范围内工作

　　性能概要：LTC5549

　　RF 工作频率 2GHz 至 14GHz

　　上变频或下变频

　　IF 频率范围 0.5GHz 至 6GHz

　　很高的输入 IIP3 24.4dBm

　　变频损耗低 8.0dB

　　低 LO 驱动电平 0dBm

　　集成可旁路的 LO 倍频器
