详析3D打印、快速成型与快速制造技术

　　傻傻分不清楚——3D打印、快速成型与快速制造技术解析当前，3D打印、3D打印机、三维打印、快速成型、快速制造、数字化制造这些名词，如同一股旋风，仿佛一夜之间就在学术界、政界、传媒界、金融界、制造界掀起了巨澜。然而至今还没有一篇文章能够全面、完整地对这些名词进行解析，让人们真正认识和了解“什么是3D打印”、“什么是快速制造”。

　　解析一：概念

　　快速成型(Rapid Prototyping，简称RP)，诞生于20世纪80年代后期，是基于材料堆积法的一种新型技术，被认为是近20年来制造领域的一个重大成果。它集机械工程、CAD、逆向工程技术、分层制造技术、数控技术、材料科学、激光技术于一身，可以自动、直接、快速、精确地将设计思想转变为具有一定功能的原型或直接制造零件，从而为零件原型制作、新设计思想的校验等方面提供了一种高效低成本的实现手段。目前国内传媒界习惯把快速成型技术叫做“3D打印”或者“三维打印”，显得比较生动形象，但是实际上，“3D打印”或者“三维打印”只是快速成型的一个分支，只能代表部分快速成型工艺。

　　快速制造(Rapid Manufacturing，简称RM)，有狭义和广义之分，狭义上是基于激光粉末烧结快速成型技术的全新制造理念，实际上属于RP快速成型技术的其中一个分支，它是指从电子数据直接自动地进行快速的、柔性并具有较低成本的制造方式。快速制造它与一般的快速成型技术相比，在于可以直接生产最终产品，能够适应从单件产品制造到批量的个性化产品制造;而广义上，RM快速制造可以包括“快速模具”技术和CNC数控加工技术在内，因此可以与RP快速成型技术分庭抗礼，各擅胜场。

　　国际上喜欢用“Additive Manufacturing”(简称AM)来囊括RP和RM技术，国内翻译为增量制造、增材制造或添加制造。2009年美国ASTM成立了F42委员会，将AM定义为： “Process of joining mat-erials to make objects from 3d model data， usua-lly layer upon layer， as opposed to subtractive manufacturing methodologies.” 即：一种与传统的材料去处加工方法截然相反的，通过增加材料、基于三维CAD模型数据，通常采用逐层制造方式，直接制造与相应数学模型完全一致的三维物理实体模型的制造方法。

　　解析二：几种主流快速成型工艺的成型原理及优缺点

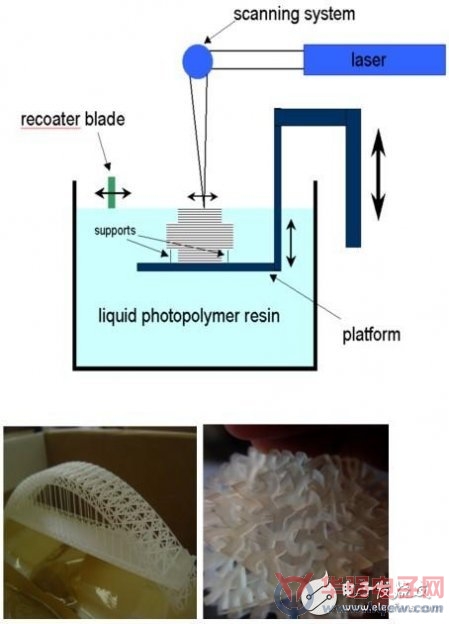

　　1. 激光光固化(SLA——Stereolithography)

　　该技术以光敏树脂为原料，将计算机控制下的紫外激光按预定零件各分层截面的轮廓为轨迹对液态树脂连点扫描，便被扫描区的树脂薄层产生光聚合反应，从而形成零件的一个薄层截面。当层固化完毕，移动工作台，在原先固化好的树脂表面再敷上一层新的液态树脂以便进行下一层扫描固化。新固化的一层牢固地粘合在前一层上，如此重复直到整个零件原型制造完毕。美国3DSYSTEMS 公司是最早推出这种工艺的公司。该项技术特点是精度和光洁度高，但是材料比较脆，运行成本太高，后处理复杂，对操作人员要求较高。适合验证装配设计过程中用。

　　2. 三维打印成型(3DP——3Dimension Printer)

　　其最大特点是小型化和易操作，多用于商业、办公、科研和个人工作室等环境。而根据打印方式的不同，3DP三维打印技术又可以分为热爆式三维打印(代表：美国3D Systems公司的 Zprinter系列——原属ZCorporation公司，已被3D Systems公司收购)、压电式三维打印(代表：美国3D Systems公司的ProJet系列和前不久被Stratasys公司收购的以色列Objet公司的三维打印设备)、DLP投影式三维打印(代表：德国 Envisiontec公司的Ultra、Perfactory系列)等。

　　热爆式三维打印工艺的原理是将粉末由储存桶送出一定分量，再以滚筒将送出之粉末在加工平台上铺上一层很薄的原料，打印头依照3D 电脑模型切片后获得的二维层片信息喷出站着剂，粘住粉末。做完一层，加工平台自动下降一点，储存桶上升一点，刮刀由升高了的储存桶把粉末推至工作平台并把粉末推平，如此循环便可得到所要的形状。该项技术的特点是速度快(是其他工艺的6倍)，成本低(是其它工艺的1/6)。缺点是精度和表面光洁度较低。 Zprinter系列是全球唯一能够打印全彩色零件的三维打印设备。

　　压电式三维打印，类似于传统的二维喷墨打印，可以打印超高精细度的样件，适用于小型精细零件的快速成型。相对SLA，设备维护更加简单;表面质量好，Z轴精度高。

　　DLP投影式三维打印工艺的成型原理是利用直接照灯成型技术(DLPR)把感光树脂成型，CAD的数据由计算机软件进行分层及建立支撑，再输出黑白色的Bitmap档。每一层的Bitmap档会由DLPR投影机投射到工作台上的感光树脂，使其固化成型。DLP投影式三维打印的优点： 利用机器出厂时配备的软件，可以自动生成支撑结构并打印出完美的三维部件。相比于快速成型领域其他的设备，独有的voxelisation专利技术保证了成型产品的精度与表面光洁度。
