Diodes利用低功率集成电路及微型封装 确保耳机检测符合成本效益

Diodes利用低功率集成电路及微型封装 确保耳机检测符合成本效益

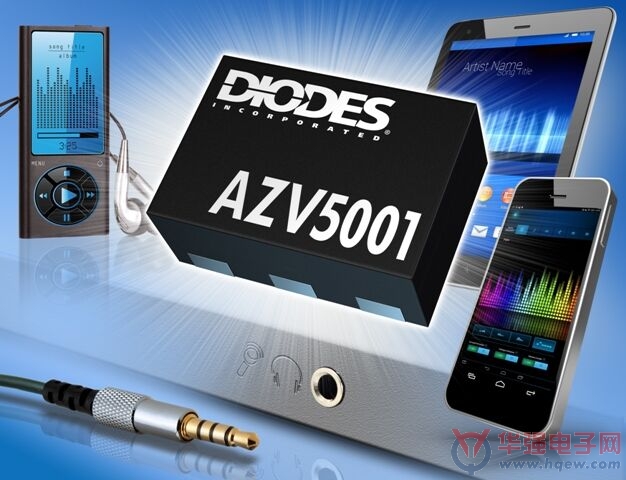

　　Diodes公司新推出耳机检测集成电路AZV5001，适用於对成本及功率要求严格的消费性电子产品，包括手机、平板电脑和媒体播放器。新产品把比较器、或门 (OR) 及N通道MOSFET集成到微型封装，能够快速且轻易检测到耳机麦克风与设备的连接。

　　AZV5001同时利用两个检测输入，确定耳机何时插入了设备的音频插口。左音频信号可确保内部比较器输出处于低电平，当逻辑或门与插口接地连接，集成电路输出就会处于低电平，表示耳机已正确连接。两个检测输入都具有内部上拉电阻器，确保耳机在缺少其中一个信号时不会显示成连接状态。一个片上N通道MOSFET会在未能检测到耳机时启动，从而把音频编解码器的麦克风输入调到静音。

　　AZV5001采用六引脚1.2mm x 1.0mm x 0.4mm DFN1210H4-6微型封装，有助於缩减电路板尺寸。在1.8V供电电压的情况下，器件的供电电流一般低至7.5μA，不仅能降低系统功耗，还能提供低至1.6V的工作电压。

　　新产品采用DFN1210H4-6封装，并以一千个为出货批量。
