ADI静电计级放大器缩小化学分析仪尺寸并提高精度

ADI静电计级放大器缩小化学分析仪尺寸并提高精度

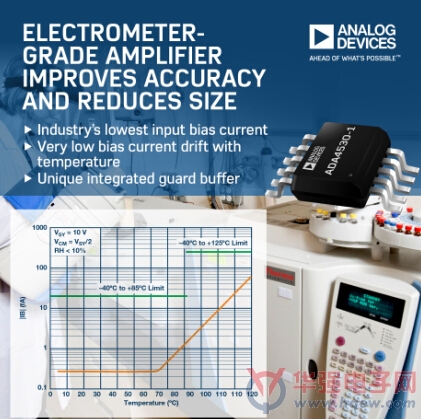

　　ADI最近推出一款静电计级运算放大器ADA4530-1，该解决方案外形紧凑，确保化学分析仪器在更广泛的温度范围内实现最高精度和数据可重复性，从而降低总体物料成本和设计尺寸。ADA4530-1运算放大器的成功之处在于其偏置电流极低，为竞争产品的二十分之一，甚至更低。如此之低的偏置电流使得ADA4530-1成为连接对输出负载敏感的传感器(如光电二极管)以及精度监测/分析设备中常用的其他高输出阻抗传感器(如分光光度计、色谱仪、质谱仪，以及恒电位和恒电流库伦分析测量设备)的理想选择。新款放大器还可用作皮安计和库仑计测量系统的前端放大器，光电二极管、电离室和工作电极测量的跨阻放大器，或化学和电容传感器的高阻抗缓冲器。

　　ADA4530-1运算放大器在125°C时的输入偏置电流为250 fA，是其竞争产品的二十分之一，在85°C时降至20 fA，为竞争产品的五十分之一。此外，ADA4530-1是唯一一款能够在室温至85°C范围内保持相同的20 fA输入偏置电流的运算放大器，也是其同类产品中唯一一款在室温至125°C范围内通过全面偏置电流生产测试的放大器。与本产品最接近的竞争产品极少能达到125°C的标准，也没有一款在室温条件下针对偏置电流进行生产测试。偏置电流会妨碍系统设计人员充分发挥传感器的灵敏性，因为他们需要为偏置电流的较大变化范围预留一些防护频带。

　　ADA4530-1还具有片内防护缓冲器，可以追踪输入共模电压并提供输出，用以驱动PCB保护环或互连的屏蔽体，目的是减少传感器和放大器之间敏感连接器中杂散电容的影响。从而简化了传感器接口设计，客户无需再为所需输出驱动器设计单独的电路，这样可以减少设计时间、节省成本和PCB空间。

　　ADA4530-1静电计级运算放大器的主要特性

　　· 超低偏置电流

　　o 20 fA @ 25°C(最大值，经过生产测试)

　　o 20 fA @ 85°C(最大值)

　　o 250 fA @ 125°C(最大值，经过生产测试)

　　· 集成防护缓冲器

　　· 宽电源电压范围： ±2.5至±8 V或5至16 V
