连接Arduino准备串行监控 - DIY一个属于你的Arduino投票机

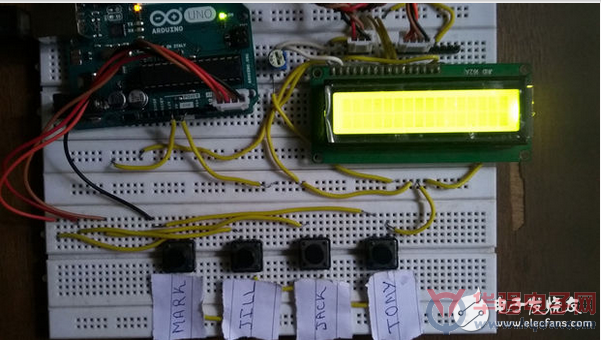

这个项目是教你如何使用简单的组件，如按钮和LCD打造一个基于Arduino的投票机。本系统的突出亮点是串行监视器中的Arduino IDE用于执行轮询操作，不需要其他外部应用程序。
主要特征：
· 轮询操作的每一个步骤会根据监督者的控制权。
· 密码激活安全系统。
· 投票表决结果可以立即获得。
· 投票者都知道他投票支持的候选人。

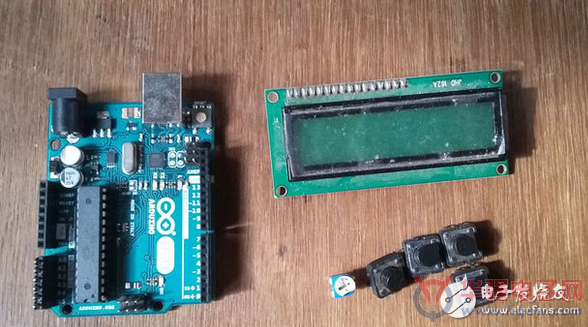

第一步：所需的部件
这个简单的项目可以用最少的组件来完成。零件清单如下：
· Arduino Uno - 1
· 16x2 LCD -1
· 按钮(根据需求)
· 100K 电位器- 1

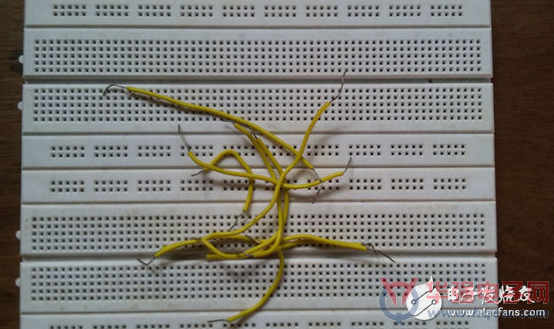

· 电路试验板- 1
· 导线(数量根据需求)
第二部：设计
投票机的设计如下：Arduino通过投票过程读取键盘输入，16×2液晶显示器则被连接到4位模式的端口。同时这个系统能够将Arduino连接到你的PC进行操作并且使用Arduino IDE的串口监视器控制。
第三步：将部件组合在一起

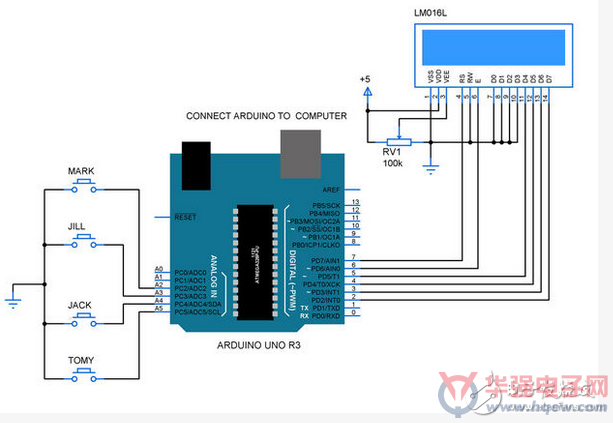

如图示，将按钮安装到线路板上。你还可以根据候选人的数量增加按钮的个数。然后将液晶显示屏随着电位器固定在线路板上，最后按照如图所示的原理图设计完成所有的连接
第四步：连接Arduino

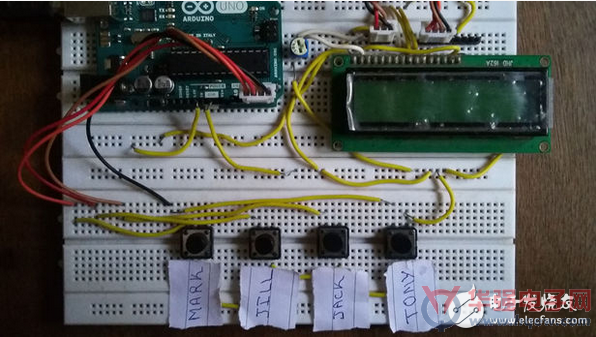

这一步，你需要连接你的Arduino到按钮和LCD的线路板。这样就等于完成了所有的设置与硬件。
第五步：代码和加工操作
你可以阅读本网站了解详细的操作和代码。并且从该网站获得后上传代码到你的Arduino。
第六步：准备串行监控

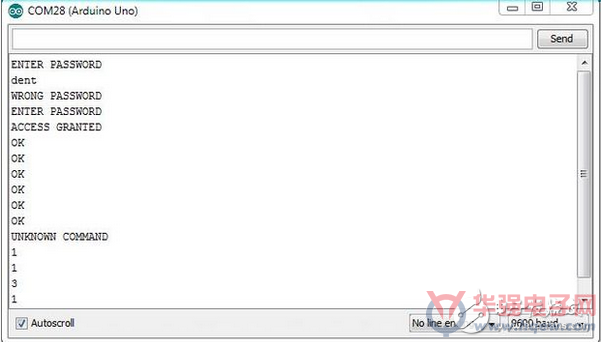

现在，准备去操作你的投票器。将你的Arduino使用USB连接到PC。然后打开串口监视器进行投票。不过你必须输入密码才可以访问系统v - 输出允许选民种姓投票e - 显示票数。通过快照串行监视器来获得其工作原理。
