5W AutoResonant 无线功率发送器提供异物检测功能 并完善了凌力尔特的无线充电解决方案

　　凌力尔特推出无线功率发送器 LTC4125，从而配合了凌力尔特面向无线充电市场的无线接收器 IC。LTC4125 是一款简单、高性能的单片全桥式谐振驱动器，能够以无线方式向伴随接收器提供高达 5W 功率。在由发送电路、发送线圈、接收线圈和接收电路组成的完整无线功率传送系统中，该器件作为发送电路组件使用。

　　LTC4125 无线功率发送器具备三种关键特色，并改进了基本发送器，这三种特色是：最大限度提高接收器可用功率的 AutoResonant? 功能;最大限度提高总体无线功率系统效率的最佳功率搜索算法;以及当处于存在传导性异物的环境中工作时，确保安全和可靠运行的异物检测功能。LTC4125 自动调节其驱动频率，以与 LC 网络谐振频率匹配。这种 AutoResonant 开关使该器件能够通过松散耦合的线圈，从低压输入电源 (3V 至 5.5V) 为已微调接收器提供最大功率，例如凌力尔特的 LTC4120 无线接收器和电池充电器。无线功率接收器还可以使用 LTC4071 并联电池充电器或 LT3652HV 多种化学组成电池充电器来设计。为了优化系统效率，LTC4125 采用了周期性发送功率搜索方法，并基于接收器负载需求调节发送功率。该器件在出现故障情况或在检测到有异物时停止供电。

　　LTC4125 的发送功率优化和异物检测功能简化了无线电源系统，而且这些功能不需要在发送器和接收器电路之间进行任何直接通信。LTC4125 无需数字通信就能在很宽的发送至接收线圈耦合因子范围内工作，避免了使用支持通信协议所需的复杂信号处理硬件和软件。

　　LTC4125 包括可编程最大电流限制和 NTC 输入，以作为提供额外的异物检测和过载保护。应用包括手持式仪表、工业 / 军用传感器、以及在严酷环境中使用的类似产品、便携式医疗设备、以及具备电气隔离的设备。基于 LTC4125 的系统提供坚固、独立的解决方案，允许长达 10mm 的传送距离，并能够承受错位导致的线圈耦合不佳问题。

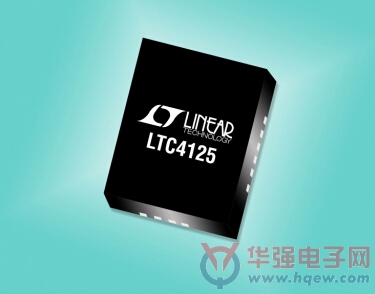

　　LTC4125 采用扁平 (0.75mm) 20 引脚 4mm x 5mm QFN 封装，具底面金属焊盘以提供卓越的热性能。该器件的 E 级和 I 级版本均规定在 ?40°C 至 125°C 温度范围内工作。
