凌力尔特推出具双极性输出的80V同步四象限DC/DC控制器

凌力尔特推出具双极性输出的80V同步四象限DC/DC控制器

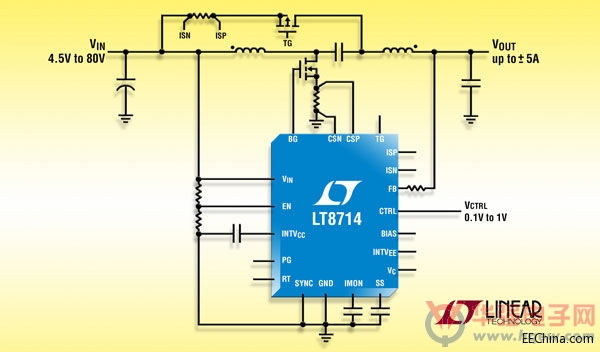

　　凌力尔特推出 80V 输入同步 PWM 四象限输出 DC/DC 控制器 LT8714。该器件可使输出电压干净地完成通过 0V 的转换，并具有高达 5A 的电流供应和吸收能力，而这与输出电压的极性无关，从而使其非常适合于至正、负或 0V 电压的调节。双极性输出使得 LT8714 能够供应或吸收电流，丝毫不受输出电压极性的影响。该器件的应用包括双向电流源、测试系统、高功率低频信号放大、背部衬底偏压、热电冷却器 (TEC) 和电子车窗着色。

　　LT8714 在 4.5V 至 80V 输入电压范围内工作，所产生的输出电压取决于外部组件的选择。该器件能够起一个电源和一个负载的作用，并不需要考虑电压极性。其轨至轨输出电流监视和控制功能使器件能够配置为电流源。LT8714 具备创新性 EN 引脚功能，允许使用慢速变化的输入信号。可以通过控制引脚上的电压从外部设定输出电压。

　　在 100kHz 至 750kHz 范围内可选的固定工作频率可以同步至一个外部时钟。LT8714 提供电源良好输出信号，以指示输出电压是否高于或低于其目标稳定电压。电流模式控制提供卓越的电压和负载调节。其他功能包括过流保护、欠压闭锁和软启动。

　　LT8714 采用 20 引线 TSSOP 封装，千片批购价为每片 3.65 美元。

　　性能概要：LT8714

　　? 无缝的四象限 DC/DC 转换器

　　? 无论输出为正或负，双极性输出可提供或吸收电流

　　? 双向应用

　　? 同步整流

　　? 4.5V 至 80V 宽输入电压范围

　　? 轨至轨输出电流监视和控制

　　? 输出电流高达 5A

　　? 100kHz 至 750kHz 固定工作频率

　　? 可同步至一个外部时钟

　　? 控制引脚设定输出电压

　　? 强制连续或不连续模式

　　? 20 引线 TSSOP 封装
