集成温度传感器AD590_LM35及其测量电路

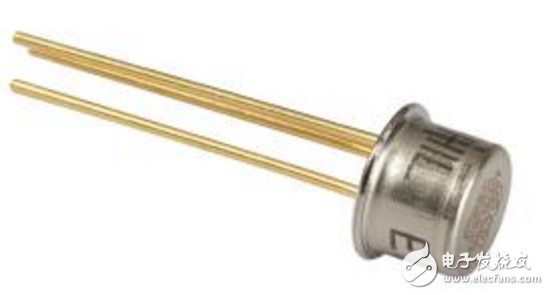

AD590是一种常用的电流型集成温度传感器。该芯片内部集成了温度传感部分、放大电路、驱动电路和信号处理电路等。

AD590特点：

①外接线非常简单（仅两根），使用十分方便；

②内有稳压和恒流电路，故对外接电压要求非常低（可在4～30V范围内，供电电压任意波动5V 所造成的误差均小于1℃）；

③非线性误差较小（AD590M为±0.2％，误差最大的AD5901为2％）；

④使用温度范围为-50～150℃；

⑤它具有良好的互换性；

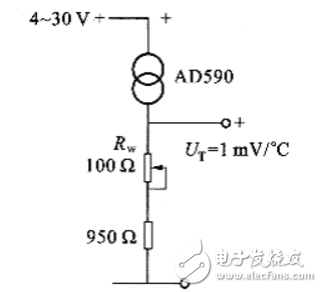

⑥采用图1所示的电路，可以把AD590输出的电流信号方便地转换成电压信号。

图1　半导体集成温度传感器AD590

通过对RＷ调整均可使AD590的输出达到1mV／℃，应用非常方便。

电流输出型AD590测量电路

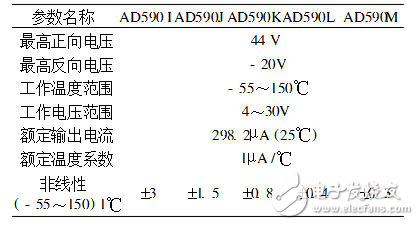

表1AD590系列主要电特性

AD590只需单电源工作，输出的是电流而不是电压，因此，抗干扰能力强，要求的功率低（1.5mv/+5v/+25℃），使得AD590特别适合于工作运动测量。因是高阻抗输出，所以长线上的电阻对器件工作影响不大。用绝缘良好的双绞线连接，可以使器件在距25m处正常工作。高输出阻抗又能极好地消除电源电压漂移和纹波的影响，电源由5v变到10v，最大只有1μA的电流变化。相等于1℃的等效误差。还要指出的是，AD590能经受高至44v的正向电压和20v的反向电压，因而不规则的电源变化或管脚反接也不会损坏器件。

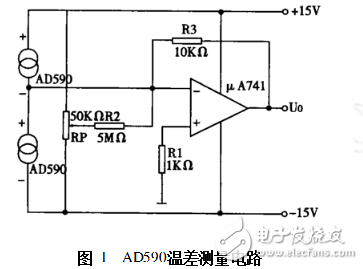

图1是采用AD590实现温差测量电路，集成运算放大器将两个AD590的输出电流之差转换为电压U0=（100mv/k）&TImes;（T2-T1），当T1=T2时，U0=0，Rp用于调零。

图2是采用AD590的测量放大电路。图中，由于外加9V（实际上4～30V均可）电压时，AD950能提供1μA/K的恒流电流，所以，在25℃时，能提供1μA/K×（273.16+25）=298.16μA电流。该工作电流由AD950提供，它的输出电流则经过屏蔽线L，并通过L两侧的R1、R2、C1、及R3、R4、C2的阻容滤波器滤去干扰，再流经R5（1kΩ），转换成产生1mV/K灵敏度的电压，加在运放A同名端“+”端。为了能以摄氏温度读出，所以图中在运放A的反相端“-”端加上273.16mV电压。该电压由精密稳压集成块LM1403经R6、R7、Rp电阻分压产生。这样运放A便接成了差动放大。若调整R9电阻使运放A的放大倍数调在100倍，则运放A的输出端U0输出电压就以100mV/℃的规律变化。显然，当温度在-55～+100℃变化时，输出端电压就相应为-5.5～+10V变化。输出增加100mV，就相当于温度增加1℃。
