数码管显示电压电路图大全（六款数码管显示电压电路原理图详解）

数码管显示电压电路图（一）

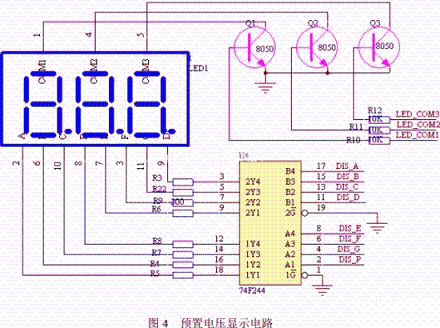

预置电压显示电路如图4 所示。本设计选用译码驱动器74F244，用来驱动LED 数码管 显示预置电压，分别由单片机P2.0～P2.7 接口控制。LED 共阴极控制端由P1.4~P1.6 接口 控制，并用三极管8050 来控制LED 的显示。

数码管显示电压电路图（二）

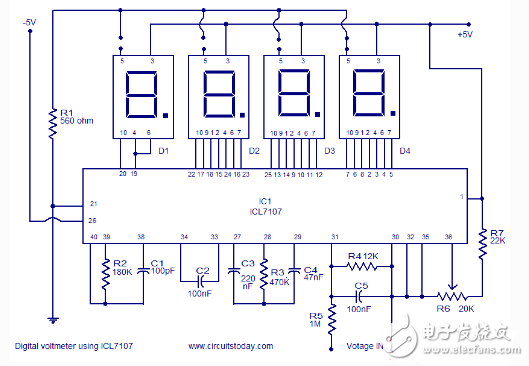

使用ICL7107数字电压表电路图

测得的电压转换成数字相当于，由IC内部的ADC，那么这个数字相当于解码七段格式，然后显示。在ICL7107使用的ADC是双积分型ADC。我们的ADC内部发生的过程，可以表述为如下。对于一个固定的时间内要测得的电压是综合获得的积分器输出一个斜坡。已知的参考电压的极性相反，是应用集成的输入，并允许坡道，直到积分器的输出变为零。为负斜率达到零所需的时间测量IC的时钟周期，这将是成正比的电压下测量。在简单的话，输入电压是相对于内部参考电压和数字格式转换的结果是。

电阻R2和C1用于IC的内部时钟频率设置。电容C2中的内部参考电压的波动和增加display。R4控制范围内的电压表的稳定 。最右侧3显示器连接，使他们能够显示所有的数字。最左边的显示连接，它可以显示为“1”和“ - ”。PIN5（点）的连接到地面，只有第三个显示其位置需要改变，当你改变的范围通过改变R4的电压表。（R4 = 1.2K为0 - 20V的范围内，R4 = 12K提供0 - 200V范围内） 。

电路图

注意事项

质量好的印刷电路板组装的电路。该电路可从A + / _5V的双电源供电。校正电路，功率高达和短期的输入端子。然后调整R6，使显示屏显示0V。ICL7107是CMOS器件，静电非常敏感。应尽量避免接触IC管脚用裸露的双手。七段显示器必须由共阳极型。
