555遥控开关电路图大全（五款模拟电路设计原理图详解）
555遥控开关电路图（一）
遥控开关包括红外光发射器和红外接收译码器。
555和R1、RP、C1组成无稳态多谐振荡器，振荡频率f=1.44/（R1+RP）C1，图示参数给出的频率范围为1KHz-20KHz，可通过调节RP来选定。只要按下AN开关，则发出一串红外光脉冲波。R2是保护红外发光管的限流电阻。

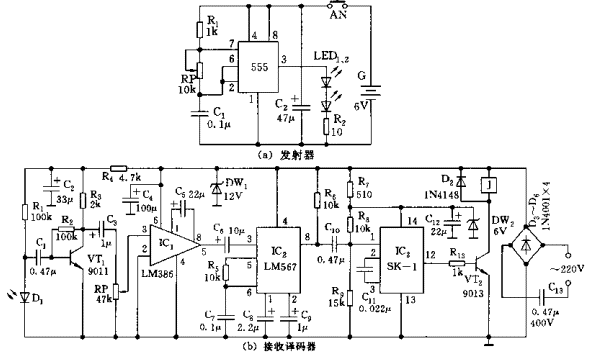

555红外遥控开关电路原理图
接收译码电路由红外接收放大器、音频译码电路和声控执行电路等组成。接收红外二极管应采用与红外发射管配对的管，在收到红外脉冲后，接收管D1的两极间电阻作与频率相应的变化，由光信号转化为电信号，经VT1和IC1放大。音频译码器采用锁相环音频译码集成块LM567，它要求可靠解码时的输入信号不小于25mV，因接收到的光电信号随距离的加大减弱，故中间加了一级高增益功放LM386。LM567的中心频率由接在5、6脚的R5、C7决定，即f0=1/1.1R5C7。调节发射器的RP，使收、发的中心频率一致时，LM567的8脚的由高电平转呈低电平，经微分加至IC3。IC3接成双稳态模式，受负脉冲触发，状态就翻转一次，输出呈高电平，VT2导通，继电器吸合，负载得电运转。实现红外遥控。
555遥控开关电路图（二）
如下图所示，红外遥控开关包括红外脉冲发射器和接收机两部分。可在8米内对家用电器遥控。

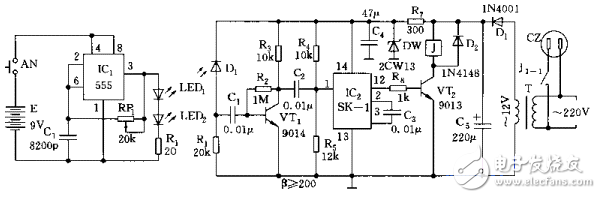

555红外遥控开关电路原理图
发射器以555为核心，组成无稳态多谐振荡器，它产生的交变脉冲驱动红外发射二极管LED1、LED2发出红外脉冲信号。接收机由红外接收、放大电路和声控触发电路等组成。红外接收管是红外发送管配套的，将红外光脉冲变成电信号，经VT1前置放大，触发IC2。IC2为声控集成块BH-SK-I器件。当受触发后，IC2的12脚输出高电平，使VT2导通，J吸合，插座CZ得电运转。若关机，只需再按动一下发射器按钮AN，则IC2内的触发器翻转，输出低电平，VT1截止，J释放，断电。
555遥控开关电路图（三）
如下图所示，红外遥控开关包括发射电路和接收电路。555和RP1、R1、R2、C1组成无稳态多谐振荡器，振荡频率f=1.44/（RP1+R2+2R2）C1.

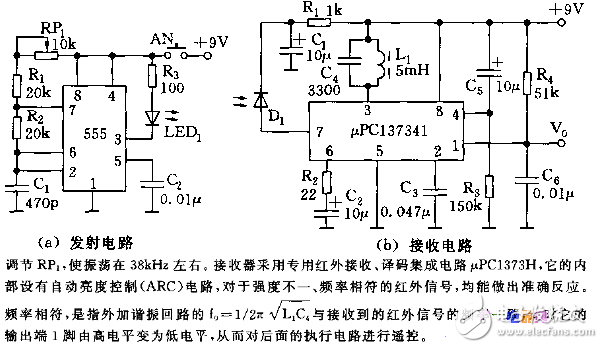

555红外遥控开关电路原理图
