三路遥控开关电路图大全（五款模拟电路设计原理图详解）

三路遥控开关电路图（一）

利用其他家用电器的红外线遥控器遥控三路照明灯电路，可方便地遥控客厅照明灯。客厅照明灯一般都分成多组，根据实际需要开启灯的组数。

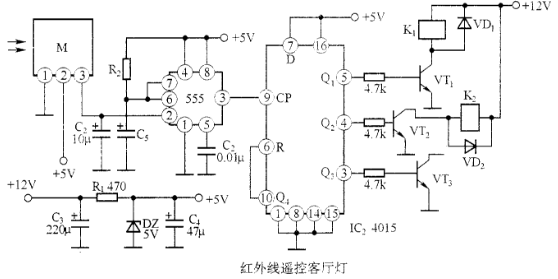

如图所示电路，是利用其他家电的遥控器来遥控开灯的。

M为40KHZ一体化红外线接收头。接收到红外遥控器发射的信号后，经内部处理，还原出串行数据信号。串行数据的第1个脉冲的下降沿作用于单稳电路555，555进入暂稳态，③脚输出高电平，输出高电平时间（暂稳时间）由R2、C5决定。因此，每按一次发射键，555只输出一次高电平。

IC2为移位寄存器，数据输入D=1（接+5V），第1次按发射键（任意键），CP=1，D=1被移入第1个寄存单元，Q1=1，VT1饱和，J1接通第1组灯泡；第2次按发射键，D=1再次被移入，Q1=Q2=1，VT1、VT2均饱和导通，第1、2组灯均亮。同理，第3次发射时，3组灯均亮。第4次发射时，Q4=1，IC2立即复位，Q1~Q3=000，灯全部熄灭。若要控制更多组灯，可启用4015内部的第2寄存器，并把R端改接到第2个寄存器的相应输出端上。

三路遥控开关电路图（二）

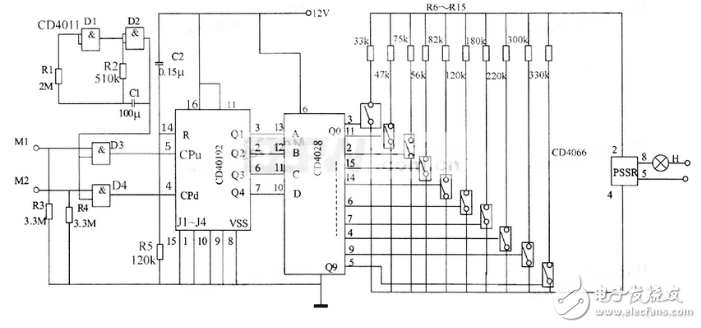

用CD40192CD4028制作的电子调光电路

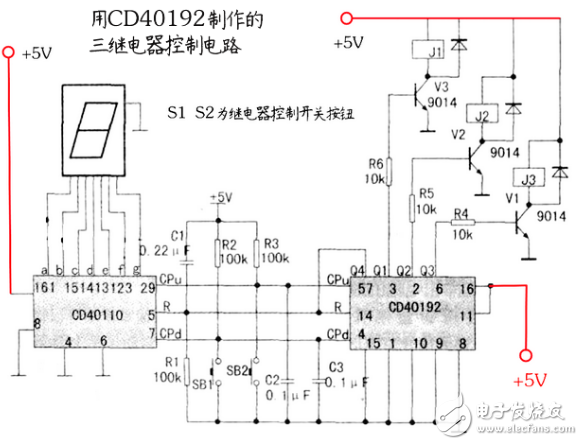

用CD40192制作的三路数显继电器控制开关电路
