最简单自制遥控开关电路(五款自制遥控开关电路)

　　遥控开关是现代工业或者现代家庭中常用产品之一，它由可移动的遥控发射器，以及固定在墙壁上的开关接收器组成，所有功能既可在墙壁开关上直接操作，也可以用遥控器远距离操控。遥控开关分发射（遥控器）和接收（开关）两部分，发射器把控制电信号编码，然后调制（红外调制，电磁波调制和网络数据信号调制），转换成无线信号发送出去；接收原理：收到载有信息的无线电波信号，然后放大、解码，得到原先的控制电信号，将电信号再进行功率放大用来驱动相关的电气元件（可控硅、继电器和莫斯管）。本文主要介绍了五种自制遥控开关电路。

　　最简单自制遥控开关电路（一）

　　该遥控开关的特点是不需专用遥控手机，可用家中现成的彩电

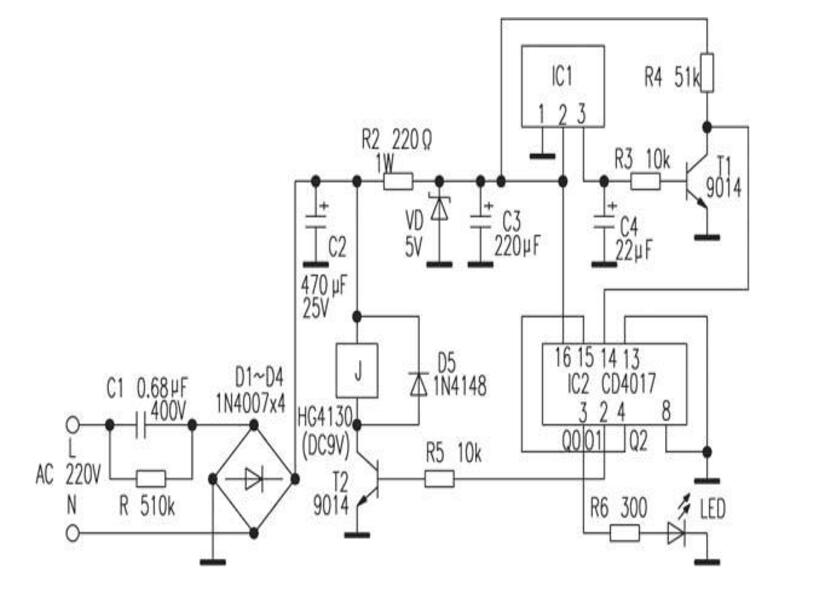

　　遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。电路原理如图所示。图中IC1为彩电遥控接收头，①脚为地，②脚为＋5V电源端，③脚为信号输出端，未接收到信号时为＋3.6V左右，接收到信号时为0V左右，IC2为CD4017十进制计数／译码集成电路。交流220V电源经降压、整流和滤波后得到的直流12V电压作为继电器的工作电压，＋12V再经R2限流，VD稳压后得＋5V为电路其他部分供电。静态时，T1导通，IC2的状态为Q0＝1，并保持不变，指示灯LED点亮。当按一下遥控器上的任一键时，IC1的③脚输出一串低电平脉冲，经C4平滑后，T1由导通变为截止，IC2的{14}脚输入一正脉冲，Q0＝0，Q1＝1，T2导通，J吸合，被控制的家用电器得电工作。再按一次遥控器时，Q1＝O、Q2＝1，由于Q2端接IC2{15}脚，使IC2复位，Q1＝1，因此J失电，被控制的电器断电。

　　此相关电路如下：

　　最简单自制遥控开关电路（二）

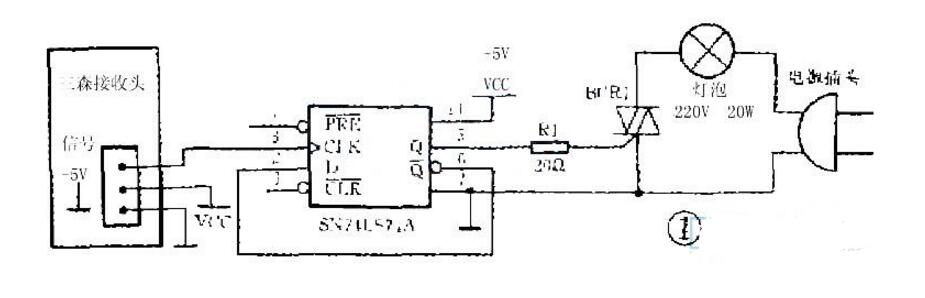

　　图1是由三森红外接收头和双D触发器SN74LS74为主要元件制作的红外遥控开关灯电路。图中将D触发器的6脚直接接到2脚D输入端构成T触发器。红外接收头静态时信号端输出高电平。此时无脉冲信号送到触发器时钟输入端3脚，2脚D端为高电平。5脚Q端为低电平。双向可控硅BCR1不导通灯泡不亮。当红外接收头收到发射器发出的红外线脉冲信号时，红外接收头将输出标准的负脉冲编码信号。此脉冲信号从接收头的信号端送到D触发器IC1A的第3脚（即时钟输八端cLK），该负脉冲信号的上升沿使节T‘触发器翻转，此时2脚D端为低电平5脚Q端为高电平，双向可控硅导通灯泡被点亮。需要关灯时再按遥控器的任一键，接收头输出负脉冲使触发器再次翻转，此时5脚Q端为低电平，双向可控硅BCR1不导通达到关灯的目的。此电路的特点是所需元件少，容易制作。

　　最简单自制遥控开关电路（三）

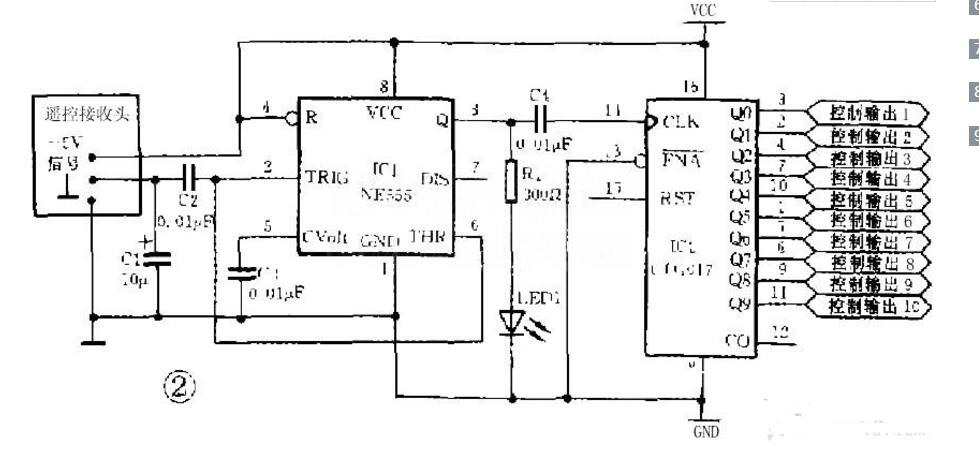

　　图2是由画佳红外接收头配合NE555和十进制计数器CD4017为主要元件构成多路程序控制电路。

　　图中遥控接收头由于采用画佳接收头，所以在接收头信号端和地端并联一个电容器C1，使得接收头输出的负脉冲幅度）从0.4V左右增大到4V以上：实验证明：C1如果选的太小会发生触发后状态不能保持的现象。C1选的太大又会出现触发失灵的现象；一般选用10-47F为宜，图中C1选用10aF电解电容。当接收头接收到遥控器发出的红外线脉冲信号时，从信号端输出的负脉冲经c2耦合到Ic12脚，IC1是由NE555接成的施密特触发电路，脉冲信号经过IC1整形后从3脚输出再经C4耦台到IC2的14脚CD4017时钟上升沿计数端、控制输出端Q0~Q9从静态时Q0为高电平其它全为低电平，变为Q1高电平其它低电平；此时与Q1联接的可控硅导通（图中省略没画）使与之相连的负载工作。当再次按下遥控器上的任一键时。电平变为Q2高电平其它全为低电平，只有与Q2连接的负载工作；若继续按下遥控器上任一键，控制输出端会按上述方式顺序执行当Q9为高电平时若再次按动遥控器，输出状态会周而复始变为初始状态，即QO为高电平其它全为低电平。
