555报警器电路原理图（八款模拟电路设计原理图详解）

555报警器电路原理图（一）

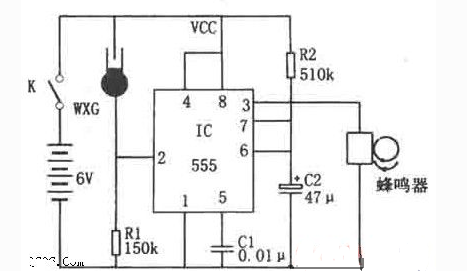

如图所示为实用降温报簧电路。该报警器由蜂鸣器、时基电路IC（555）、测温元件WXG、电源等组成。其中WXG选用可调试电接点玻璃水银温度计，型号为WXG-11，其测温精度可达0.1℃。

当环境温度高于WXG的温度设定值时，其水银接点接通，使时基电路IC（555）因其触发端（②脚）处于高电平而不被触发，相应3脚输出低电平，蜂鸣器不发声。当环境温度低于WXG的温度设定值时，其水银接点断开，使555因其②脚处于低电位而被触发，相应③脚输出高电平，使蜂鸣器发声报警。同时，555内部的放电管截止，电源电压通过R2给C2充电，随着充电进行，C2上电压上升，当C2上的电压≥2/3VDD时，555③脚转变为低电平，使蜂鸣器不发声。这时，555内部的放电管导通，C2通过放电管放电，随着放电进行，C2上的电压下降，当C2上的电压降到≤l/3VDD时，555③脚又转变为高电平，使蜂鸣器发声。蜂鸣器每次发声时间约为20～30秒。蜂鸣器可选用市售蜂鸣器，工作电压为6V。

555报警器电路原理图（二）

基于555的简易防盗报警器的设计

本电路由四部分组成：检测电路、定时、分频、报警。检测电路是用555设计成的，其2管脚连接一个触摸片，当用手触摸时产生一低电平，555的三管脚就产生一个时长为16.5s的高平信号，从而使第二片555的四管脚的电平为高。第二片555是一个多谐振荡电路，当四脚为高时，电路振荡开始，产生一频率约为1.2KHz的脉冲信号。蜂鸣器将电信号变为声音信号报警。图为系统仿真测试图。

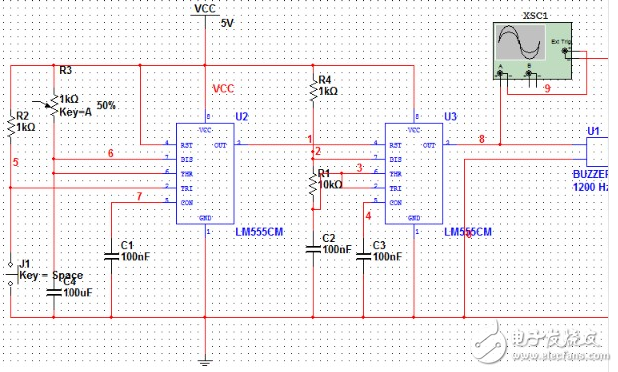

图  电路仿真图

电路按设计电路接好，接通电源，触摸触摸片，蜂鸣器不响。用万用表测量蜂鸣器两端电压，电压为零。再测量第一片555三管脚的输出电压，在4.29V左右变化，第一片555工作正常。测量第二片555三管脚的输出电压，在4V左右变化，确定第二片555工作也正常。

通过仔细检查发现有一块555芯片插反了，改过后重新将电路接上电源，蜂鸣器响了，但是一直叫个不停，因为实验要求警报器警报十秒左右就能停下。通过与同组人讨论发现接上按钮开关后就能达到要求，因为这种开关按下接通后就断开，用来显示外界触发脉冲。电路设计成功了。
