光电开关信号怎么转换_光电开关输出信号判断

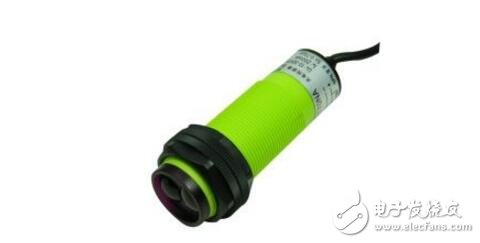

什么是光电开关

光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。

PNP型光电与NPN型光电信号互转

在电气工作中，有时候会出现PLC的类型和外部传感器的类型不一至，在没有备品的时候，拿中间继电器转换信号应应急。

以下发PNP型PLC 与NPN型三线光电开关为例：

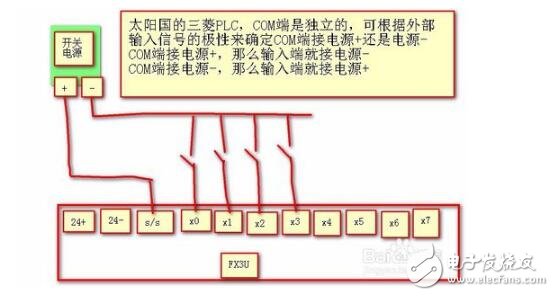

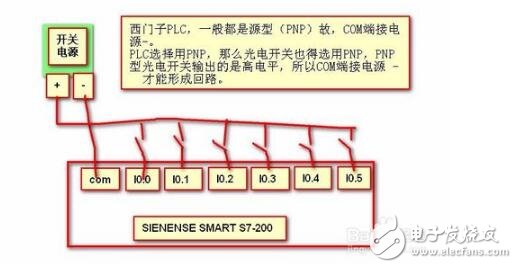

1.PNP型PLC要求输入端信号为高电平，公共端为低电平才能构成回路。如果光电开关输出的是低电平那么输入信号与公共端构不成回路，则输入端接收不却到外部信号。

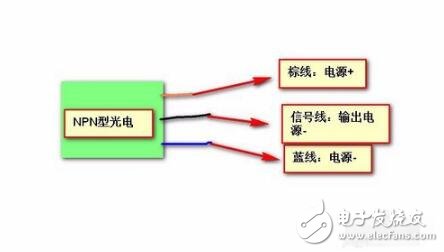

2。NPN型三线制光电开关，输出的是低电平，即棕线为电源+，蓝线为电源-，黑线为输出信号线，输出的电平为（低电平）。

3。NPN型三线制光电开关转换信号的原理

利用光电开关控制中继，再利用中间继电器的一组常开触点，为PLC转接信号。当光电开关有信号，中继吸合，中继吸合后PLC的输入端就有高电平，PLC就会接收到信号
