槽型光电开关参数及应用

　　现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。现以电动绕线机上计数用的槽型光电开关为例（也有称为“凹型光电开关的）

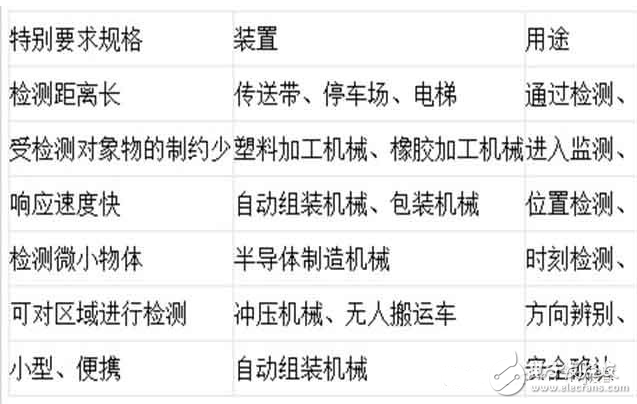

　　槽型光电开关型号TR-8010，ITR-8102，ITR-8103，ITR-8104，ITR-8105，ITR-8117，ITR-8307，ITR-8307/TR8，ITR-8307/S17/TR8，ITR-8307/S18/TR8，槽型光电开关参数检测距离长与接近开关等比较，光电开关的检测距离非常长，且是无接触式的，所以不会损伤检测物体，也不受检测物体的影响。几乎不受检测物体的制约由于是采用对检测对象的表面进行反射及光透过方式，不像接近开关只能对金属，还能对玻璃、塑料、木制物体、液体等各种物质进行检测

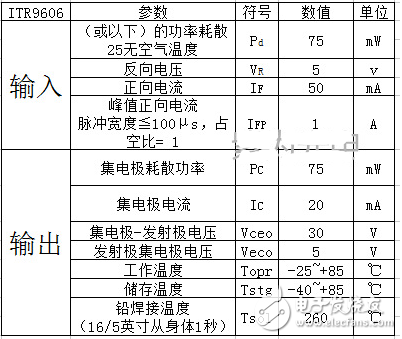

　　ITR9606槽型对射式光电开关参数

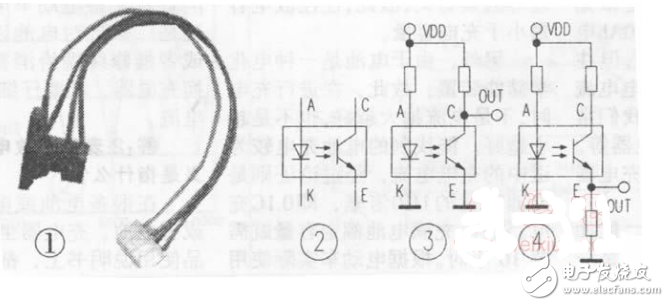

　　将测试方法介绍给大家。槽型光电开关实物图见图1，内部原理图见图2.

　　先把万用表拨在R&TImes;100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R&TImes;1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。

　　如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。把搭A、K脚的万用表拨到R&TImes;lO或R&TImes;100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡“输出”的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。

　　在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。槽式光电开关安全可靠，适合检测高速变化的生产监测场所。光电开关内部结构主要有NPN型和PNP型两种。一般光电开关的工作电流约5~20n1A，工作电压应低于30V，输出驱动电流则根据型号的不同而有很大的差别，大的几百毫安，小的只有几毫安。

　　下面以NPN槽型光电开关为例，对其工作原理作一简单的描述：当光电开关通上工作电源，光电发射管发出红外线，接收管处于导通状态。当遮挡片或物体经过“凹槽”时，接收管的红外线信号被中断，其C、E极恢复阻断状态。当遮挡片或物体过去后，接收管重新接收到红外线信号，其C、E极重新处于导通状态。在不同的应用电路中，可根据需要把其工作输出状态设计成高电平或低电平“脉冲”输出，见图3、图4.

　　需要说明的是，有些购买来的成品槽型光电开关的引出脚已焊接了四芯线和插头的（见实物图1），四根线的颜色分别是棕、黑、红、橙。这四根线并不像平常的红色线接电源，黑色线接地。经实际测试，分别是棕色A，黑色C，红色K，橙色E.
