陷波器介绍_50Hz工频信号陷波器设计

陷波器是一种谐振电路，或者说是一种自动开关的感应器，在天线工程上应用它可以根据信号的频率，自动延长或缩短天线的长度。无线电接收机中专门用于消除某些无用信号以减小对有用信号的干扰的滤波器。

陷波器用在电路上滤除不需要的频率的信号，比如在带通滤波器通频带的边缘外加陷波器，通常是串联一个并联谐振回路，或并联一个串联回路，它们的谐振频率就是要滤除的频率，在电视机电路中频部分很常见。

陷波器基本电路原理图

双T型陷波器电路

图中，A2用作放大器，其输出端作为整个电路的输出。A1接成电压跟随器的形式。因为双T网络只有在离中心频率较远时才能达到较好的衰减特性，因此滤波器的Q值不高。加入电压跟随器是为了提高Q值，此电路中，Q值可以提高到50以上，调节R、R，两个电阻的阻值，来控制陷波器的滤波特性，包括带阻滤波的频带宽度和Q值的高低。

参数的具体计算及选择

本次设计要求消除叠加在频率为1kHz以上的测试信号中所包含的50HZ工频信号，所以中心频率f0=50Hz，RC=1/314，令R=31.85欧姆，则C=100nf。

带宽BW越小越好，取fH>=251Hz，fL<=s49Hz，可得BW=4（1-K）f0<=2，Q>25

即K=R2/R1+R2>0.99，R2>99R1，取R2=100千欧。

为了防止中心频率漂移，要使用镀银云母电容或碳酸盐电容和金属膜电阻。常见衰减量为40—50dB，如果要得到60dB的衰减量，必须要求电阻的误差小于0.1%，电容误差小于0.1%。

电路组成

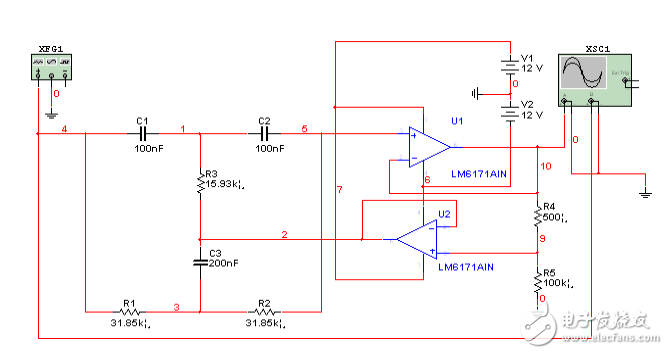

双T陷波器MulTIsim仿真电路

仿真图中的元器件参数
