基于MC34063A的LED用恒流驱动电路的设计

基于MC34063A的LED用恒流驱动电路的设计

　　LED经过几十年的技术改良，其发光效率有了较大的提升。白炽灯、卤钨灯光效为12-24lm/W，荧光灯50-70lm/W，钠灯90-140lm/W，大部分的耗电变成热量损耗。LED光效已达到120-200lm/W，而且其光的单色性好、光谱窄，无需过滤可直接发出有色可见光。目前，世界各国仍在加紧提高LED光效方面的研究，在将来其发光效率仍有较大提高。

　　1.LED驱动电路的要求

　　根据LED的电压、电流变化特性，目前很多厂家生产的LED灯类产品采用恒压驱动，无非是采用阻、容降压，然后加上一个稳压二极管稳压，或用开关电源方式，向LED供电，这样驱动LED的方式存在极大缺陷。首先是效率低。其次是稳定电压的能力差。因此，LED的驱动方式，最好的办法是恒流驱动，恒流电源可消除正向电压变化所导致的电流变化。因此可产生恒定的LED亮度。

　　2.LED驱动电路

　　2.1电路原理

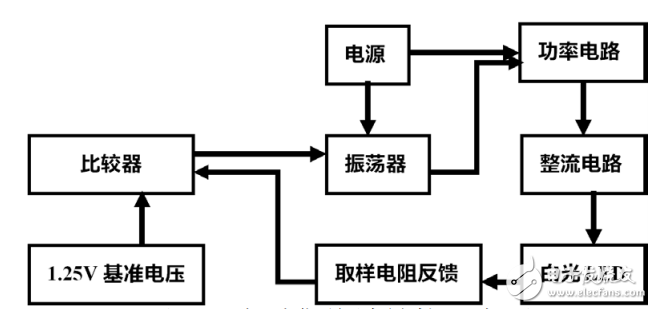

　　基于大功率LED的电气特性和恒流源电路的原理，本文设计了一个基于集成电路模块的LED驱动电路，其原理框图如1所示。根据系统框图选择芯片，内部既要有振荡时序电路和比较器反馈，同时又要有开关管和基准电压。

　　图1照度采集终端结构示意图

　　2.2IC选择

　　线性恒流驱动电路虽然电路简单、元器件少、成本低、恒流精度高、工作可靠等有点，但是其在线性状态、负载变化适应、供电便利性等方面由很多先天弊端。而开关恒流驱动电路可以有效的解决上述几个缺点，所以本文选择双极型线性集成电路MC34063A进行驱动电路设计。

　　3。MC34063A驱动电路

　　MC34063A提供一种适用于便携式电子产品的稳压电源，具有以下特点：输出精度高（可达±0.04V）；电路简单，外围元件少；电路转换效率高（可达74％左右）；可以输出5—12V任意设定的电压。

　　3.1电路方案设计

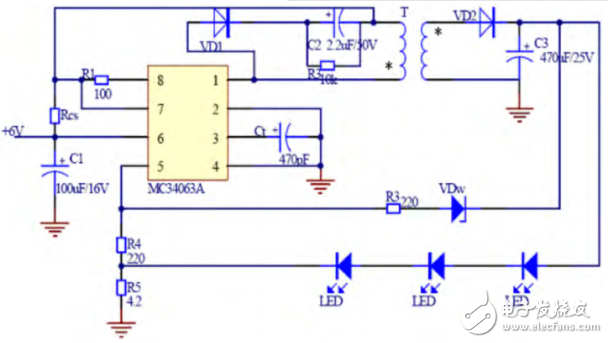

　　基于前述负反馈控制理论和开关电源原理，本文设计了一个开关恒流电路，电路原理如图2所示。

　　图2基于MC34063A的LED驱动电路原理图
