CD4013的双D触发器介绍
在电子技术中，N/2（N为奇数）分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。

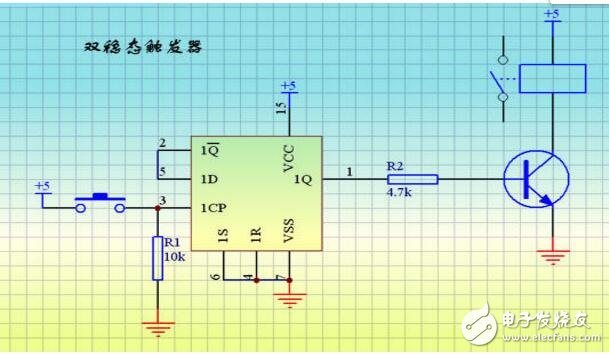

CD4013由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出。此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计数器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。
这篇文章主要就是和大家详细介绍CD4013的双D触发器，好让大家对CD4013有一个更加全面的了解。
CD4013的双D触发器介绍
4013 双D触发器结构功能原理应用电路

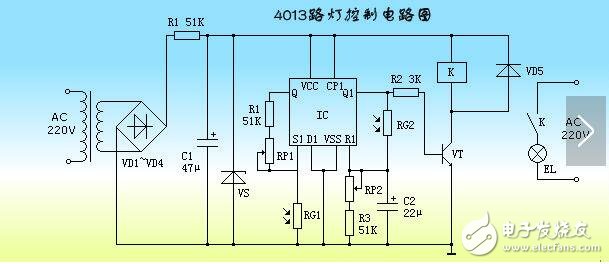

交流220V电压经VD1~VD4整流、R1限流、C1滤波及VS稳压后，为光控电路和执行电路提供+12V工作电压。
白天，RG1和RG2受光照射而呈低阻状态，IC的S1端为低电平，R1端为高电平，1端输出低电平，VT处于截止状态，K处于释放状态，照明灯EL不亮。
夜晚，RG1和RG2因无光照射或，使IC的S1端变为高电平，R1端变为低电平，Q1端输出高电平，VT饱和导通，K通电吸和，其常开触头接通，EL点亮。

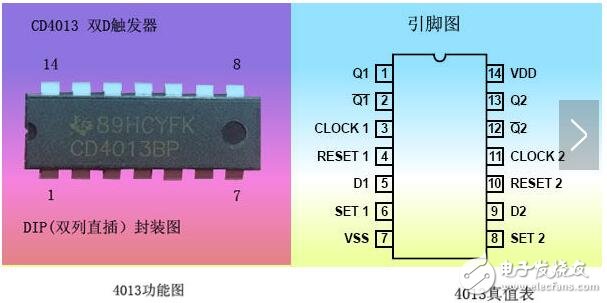

天亮后，RG1和RG2阻值下降，IC的Q1端又输出低电平，VT截止，K释放，EL熄灭。4013 是集成触发器芯片，内部有两个独立的D触发器。每个触发器都有一个置位端（SET），复位端（RESET），时钟端（CLOCK），数据输入端（DATA），两个输出端Q和Q/端。
电压范围：3-18V

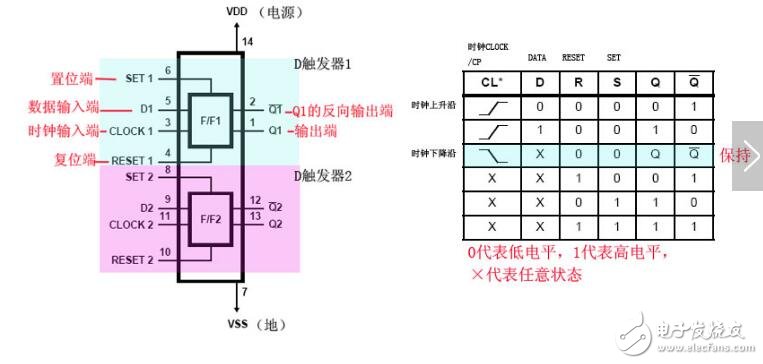

功能描述
当R为1、S为0时，无论D和CL（时钟）为什么状态，输出Q一定为0，因此R可称为复位端。当S为1、R为0时，输出Q一定为1，s称为置位端。
当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。

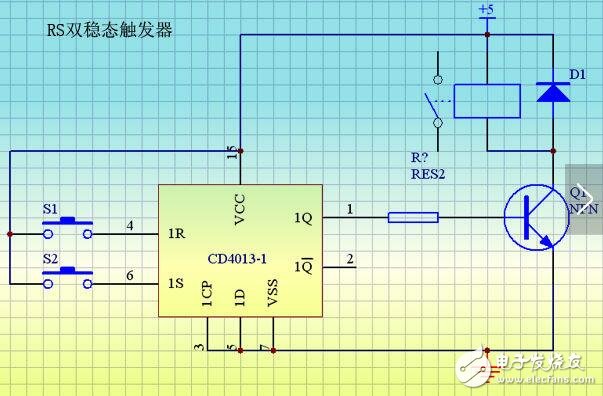

按下S1 ，R=1，电路复位，Q端输出0，按下S2，S=1，电路置位，Q端输出1.为1时三极管导通，继电器得电动作。按下S2后，继电器始终保持吸和状态，只有按下S1继电器触点才释放。此电路为 基本的RS触发器。

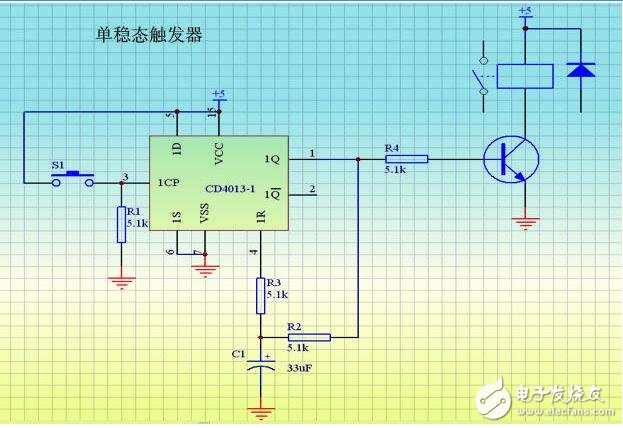

当S1未被按下时，复位端R=O，否则如果R=l，电路将强行复位 Q=0， 所充电荷通过R2向Q端放电，最终使R=0，这是电路的稳态。当按一下S1，CP端电位由“O 到1 ，其上升沿触发电路传输D端的数据，因D=1，所以Q=1，此为暂稳态。Q端的高电位通过R2向C充电．当c两端电压达到复位电平时．则R=1，电路复位，Q 端变为低电平？0’．暂稳态结束，电路回复到稳态。上图作为楼道灯延时关灯线路，稳态时，Q 端为低电平，三极管 截止，继电器不工作，灯泡不亮 当按一下S1，电路进人暂稳态．Q=1，三极管饱和导通，继电器得电，其常开触点吸合接通梯道灯，灯点亮．暂稳态过后，灯自动熄灭。暂稳态时间即为灯泡点亮的时间，由R2和C的参数决定。

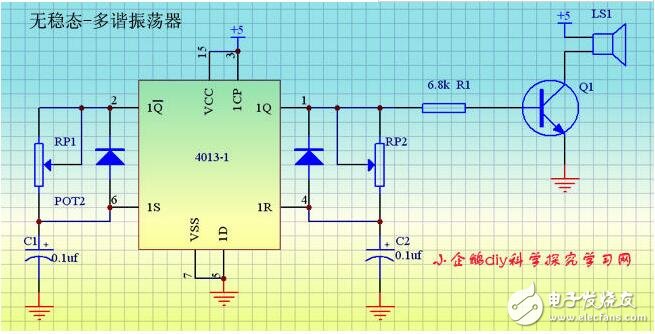

设在电源接通后的瞬阀Q 端精出为高电平，该高电平通过RP2向C2充电，当C2端电压上升到复位电平时．Q 端为变为低电平，C2通过VD2
向Q端放电 当Q 端为低电平时，因Q/ 为Q 的倒相输出端，所以Q\ 为高电平，该高电平通过RP1向C1充电．当c1端电压上升到置位电平时，电路置数，Q 变为高电平，Q变为低电平，Q端的高电平向c2充电，Q端的低电平使c1向它放电，如此循环 在Q 和Q端交替出现高低电平，形成振荡。因电路的输出端Q和Q没有一个稳定的状态 所以该电路叫无稳态振荡器：Q端的振荡信号加到三极管的基极放大，推动扬声器发出响亮的音频叫声：振荡频率由RP1．RP2．C1，C2决定 因此也称为音频信号发生器。
