cd4013中文资料详细介绍
在电子技术中，N/2（N为奇数）分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。
CD4013由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出。此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计数器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。
工作原理
设电路初始状态均在复位状态，Q1、Q2端均为低电平。当fi信号输入时，由于输入端异或门的作用（附表是异或门逻辑功能表），其输出还受到触发器IC2的Q2端的反馈控制（非门F2是增加的一级延迟门，A点波形与Q2相同）。在第1个fi时钟脉冲的上升沿作用下，触发器IC1、IC2均翻转。由于Q2端的反馈作用使得异或门输出一个很窄的正脉冲，宽度由两级D触发器和反相门的延时决定。当第1个fi脉冲下跳时，异或门输出又立即上跳，使IC1触发器再次翻转，而IC2触发器状态不变。这样在第1个输入时钟的半个周期内促使IC1触发器的时钟脉冲端CL1有一个完整周期的输入，但在以后的一个输入时钟的作用下，由于IC2触发器的Q2端为高电平，IC1触发器的时钟输入跟随fi信号（反相或同相）。本来IC1触发器输入两个完整的输入脉冲便可输出一个完整周期的脉冲，现在由于异或门及IC2触发器Q2端的反馈控制作用，在第1个fi脉冲的作用下得到一个周期的脉冲输出，所以实现了每输入一个半时钟脉冲，在IC1触发器的Q1端取得一个完整周期的输出。
特性
1.电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作；在第n+1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。
2.电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为“0”状态，可以将D触发器的复位端R引出，接至复位控制电路。

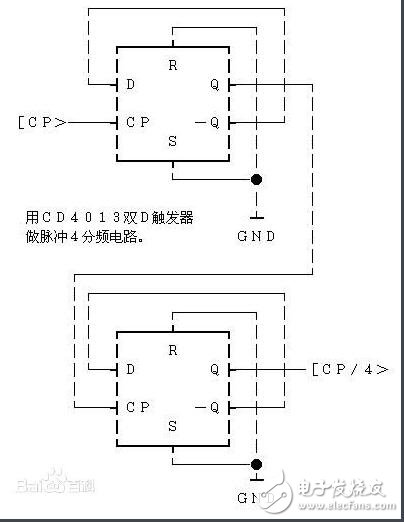

3.输入信号fi的最高工作频率fimax除受到CMOS元件fM的限制外，还受到D触发器、反馈门翻转延迟和电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。用CD4013双D触发器做的脉冲4分频器
CD4013应用电路：

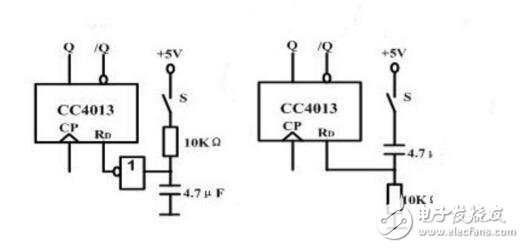

图5（左）和图（右）中的CD4013是CMOS双D触发器，这类电路置位和复位信号是高电平有效，由于开关闭合时电容可视为短路而产生高电平，使RD=1，Q=0；若将此信号加到SD，则SD=1，Q=1;置位、复位过后，电容充电而使RD（SD）变为0，电路可进入计数状态。
CD4013应用
图1是用CD4013制作的触摸开关。CD4013是双D触发器，分别接成一个单稳态电路和一个双稳态电路。单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可。双稳态电路用来驱动晶闸管VS。当人手摸一下M，人体泄漏的交流电在电阻R2上的压降，其正半周信号进入③脚CP1端，使单稳态电路翻转进入暂态．其输出端Q1即①脚跳变为高电平，此高电平经R3向C1充电，使④电位上升，当上升到复位电平时，单稳态电路复位，①脚恢复低电平。所以每触摸一次M，①脚就输出一个固定宽度的正脉冲。此正脉冲将直接加到11脚CP2端，使双稳态电路翻转一次，其输出端Q2即13脚电平就改变一次。当13脚为高电平时．VS开通，电灯EI点亮。这时电容C3两端的电压会跌落到3v左右，发光管VD6熄灭，由于cmos电路的微功耗特点，所以集成块仍能正常工作。当13脚输出低电平时。VS失去触发电流，当交流电过零时即关断，EI熄灭。这时C3两端电压又恢复到VD5的稳压值12v，VD6发光用来指示开关的位置。由此可见，每触摸一次M，就能实现电灯“开”或“关”，它对外也仅两根引出线，故安装与使用都十分方便。
但是此开关易受到其它电器通电感应而启动，经实验只要在控制端3脚与地之间接一个0.047μF的瓷片电容即可。

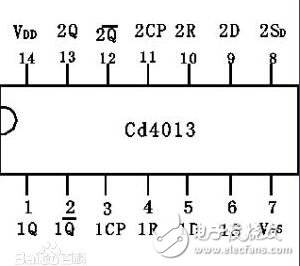

CD4013引脚如下图所示：
1D、2D：数据输入端
1CP、2CP：时钟输入端
1Q、2Q：原码输出端
1 /Q、2 /Q：反码输出端
1SD、2SD：直接置位端
1RD、2RD：直接复位端
VDD：电源正VSS：地
简单易理解的方法：一个D有6个端子：2个输出，4个控制。4个控制分别是R、S、CP、D。R和S不能同时为高电平。当R为1、S为0时，输出Q一定为0，因此R可称为复位端。当S为1、R为0时，输出Q一定为1。当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。
