cd4013引脚图及功能
来源:电子发烧友 作者:华强电子网 时间:2019-01-18 18:41
CD4013由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出,此器件可用作移位寄存器,且通过将Q输出连接到数据输入,可用作计算器和触发器。在时钟上升沿触发时,加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关,而分别由置位或复位线上的高电平完成。

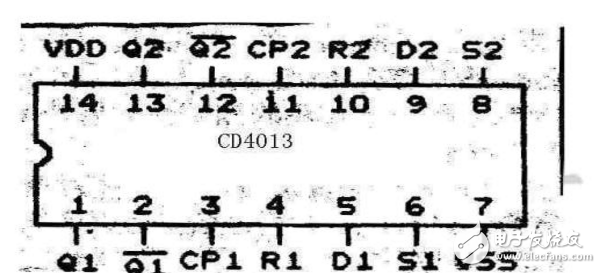

CD4013引脚图:

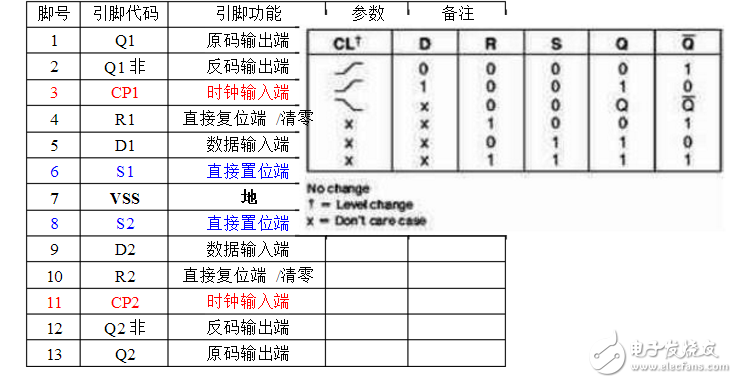

1D、2D:数据输入端-5、9
1CP、2CP:时钟输入端-3、11
1Q、2Q:原码输出端-1、13
1 /Q、2 /Q:反码输出端-2、12
1SD、2SD:直接置位端-6、8
1RD、2RD:直接复位端-4、10
VDD:电源正
VSS:地
