　　什么是cd4013

　　在电子技术中，N/2（N为奇数）分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。

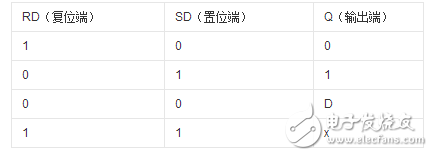

　　cd4013真值表

　　CD4013有两个D触发器，一个D触发器有6个端子：2个输出，4个控制。4个控制分别是R、S、CP、D。

　　1）R和S不能同时为高电平。

　　2）当R为1、S为0时，输出Q一定为0，因此R可称为复位端。

　　3）当S为1、R为0时，输出Q一定为1。

　　4）当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。

　　cd4013电气特性

　　直流电气特性：

　　交流电气特性：
