智能家居MCU与RF遥控器电路设计—电路图天天读(306)
智能家居是以住宅为平台,利用综合布线技术、网络通信技术、 安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成,构建高效的住宅设施与家庭日程事务的管理系统,提升家居安全性、便利性、舒适性、艺术性,并实现环保节能的居住环境。
原理分析
本文采用IAI公司的无线系列芯片结合MICROCHIP的PIC系列单片机开发出一系列的智能家居方案。IAI公司的无线芯片系列具有集成度高、外围元件少、功耗低、性能稳定可靠等特点,芯片内部集成了FSK无线收发必需的全部功能模块,包括多边带PLL合成器、PA、LNA、混频器、基带滤波器、中频放大器、信号强度指示RSSI、数据质量侦测DQD、电池电压侦测、AFC和微控制器等,同时 MICROCHIP的PIC系列芯片单片机具有低功耗、高稳定性、抗干扰性好等特点。
接口电路如下:

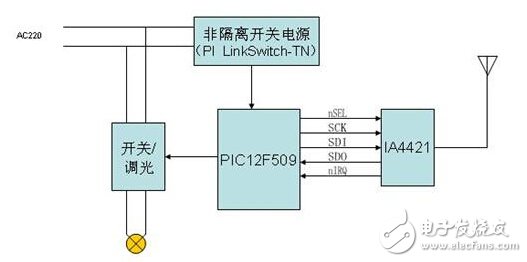

图1 无线灯光控制电路

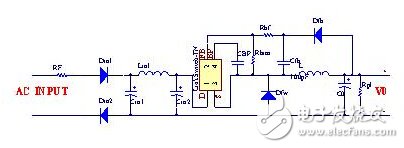

图2 非隔离电源电路图
非隔离电源电路为MCU和无线模块提供工作电压,如图2所示,采用PI的LinkSwitch-TN,由于功率MOSFET和控制器集成在一个IC当中,设计过程可得到极大地简化。电路路中所用元件数目很少,无需变压器,即可以利用设计速成部分,使用标准元件完成常用输出电压和电流的设计。

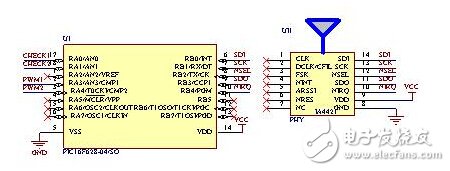

图3 无线模块连接电路
无线模块连接电路如图3所示,PHY只需使用5个I/O口即可工作,同时采用SPI兼容的控制接口作为数据通讯接口,我们测试板也正是使用这种方式与 PHY模块进行连接的。各个接口功能如下:SCK:SPI串口时钟输入;SDI:SPI串口数据输入;NSEL:SPI片选输入(低电平有效);SDO:SPI串口数据输出;NIRQ:中断请求输出(低电平有效);PHY模块用作数据。该模块具有体积小、功耗底等优点,非常适合用于无线设备上。
