液晶信号板电路设计与原理详解TOP9 —电路图天天读（113）
一、RF信号输入电路分析与检修

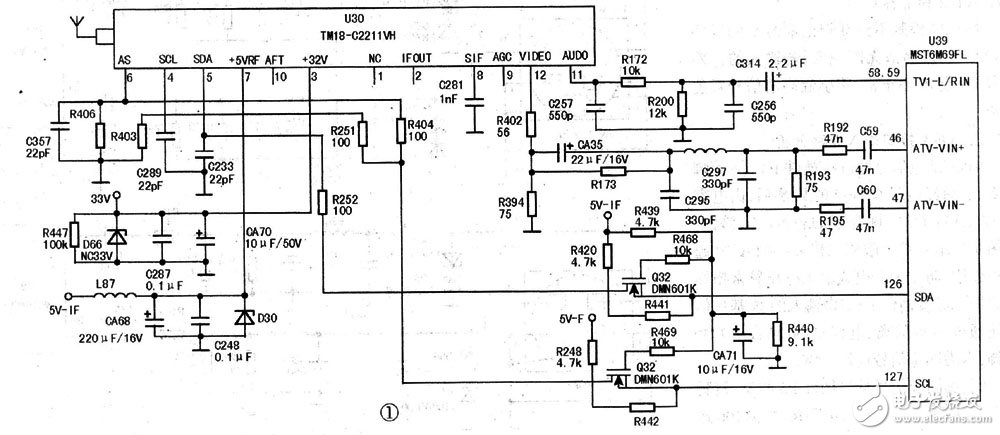

本机所用单芯片MST6M69FL（U39），支持8路模拟输入端口，可直接对模拟复合视频、S-VIDEO视频进行解码。LT42710FHD机型采用的是一体化高频头，高频头电路如图1所示。一体化高频头U30（TMI8-C2211VH）引脚功能见表1。
1、信号处理电路
RF模拟电视信号进入调谐器U30，在内部解调、混频成IF信号，再进人中频放大器IC，经过中频放大、解调，从U30（12）脚输出CVBS视频信号，先经R402、R394分压，R173、L69耦合，再由R192、C59和R195、C60形成差分信号，送至主芯片U39的（46）、（47）脚。差分信号输入增强了信号的稳定性。同时，U30解调出的音频信号送给U39的（58）、（59）脚。若U30（12）脚无正常的视频信号输出（可用示波器测视频信号波形，也可测直流电压来初步判断：有信号时为0.8V;无信号时为1.2V），需先检查外围元件。
2.调谐电压形成电路
调谐电压形成电路由D70（BAS62-A13）、D72（BAS62-A13）、 D74（μPC574）等元件组成。稳压器U45（LM2596-ADI）的②脚输出频率为150kHz、幅度为24V的方波脉冲，送至倍压整流电路，然后输出稳定的+33V电压至U30的③脚，为高频头提供稳定的33V调谐电压，供调谐器内部的变容二极管选台时使用。
二、AV信号输入电路分析
1.AV2输入电路

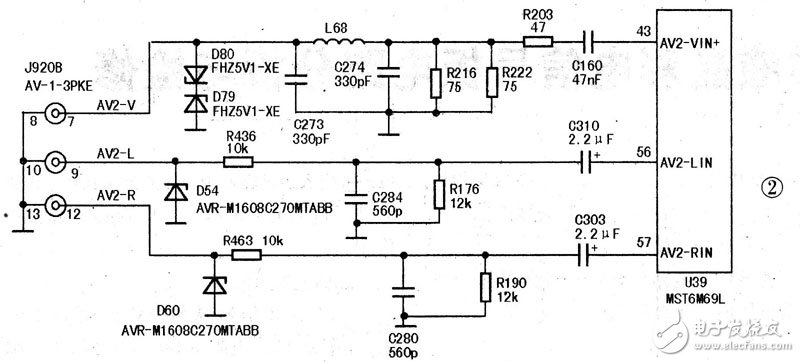

AV2视频信号从AV插座J920B输入，经L68、R216、R203、C160耦合至U39的（43）脚，如图2所示。二极管D80、D79起保护作用。AV2音频信号（AV2-Lin）从AV插座J920B输入，经D54、R438、C284、R176低通滤波（对干扰信号抑制后）进入U39（56）脚。二极管D54起保护作用。AV2音频信号（AV2-Rin）从AV插座J920B输入，经D60、R463、C280、R190低通滤波后进人U39（57）脚。二极管D60起保护作用。
2.AV1输入电路
AV1视频信号从侧AV插座J921输入，经电感L71、电阻R186和电容0，161耦合至U39（44）脚，如图3所示。D84、D83是保护二极管，防止输入信号幅度过高或静电损坏U39.AV1音频信号（AVl-Lin）从AV插座J921输入，经D48、R436、C298、R189低通滤波后，再经电容C310耦合至U39（60）脚。AV1音频信号（AVl-Rin）从AV插座1921输入，经R461、R197、C193低通滤波后，再经电容C311耦合至U39（61）脚。
