RS485收发连接器参考电路设计大全

　　RS-485标准在工业控制、电力通讯、智能仪表等领域中使用广泛。但是，在工业控制等现场环境中，情况复杂，常会有电气噪声干扰传输线路；在多系统互联时，不同系统的地之间会存在电位差，形成接地环路，会干扰整个系统，严重时会造成系统的灾难性损毁；还可能存在损坏设备或危害人员的潜在电流浪涌等高电压或大电流。因此，对RS-485接口的隔离是非常有必要的。

　　隔离RS-485接口电路

　　我们经常采用的485接口隔离电路是利用三个光耦隔离收发及控制信号，加上485收发器共需要4片IC，且采用光耦隔离需要限流及输出上拉电阻，必要时还会使用三极管驱动。设计电路繁琐，耗费时间长，如果没有之前使用光耦的经验，那么在选用光耦限流及输出上拉电阻方面会耗费很多不必要的时间；且光耦的输出信号上升时间较长，在与数字I/O端口相接时，需另加施密特整形才能保证信号的波形符合标准，如在FPGA、DSP等系统中的应用。

　　ADM2483是内部集成了磁隔离通道和485收发器的芯片，内部集成的磁隔离通道原理与光耦不同，在输入输出端分别有编码解码电路和施密特整形电路，确保了输出波形的质量。且磁隔离功耗仅为光耦的1/10，传输延时为ns级，从直流到高速信号的传输都具有超越光耦的性能优势。内部集成的低功耗485收发器，信号传输速率可达500Kbps，后端总线可支持挂载256个节点。具有真失效保护、电源监控以及热关断功能。

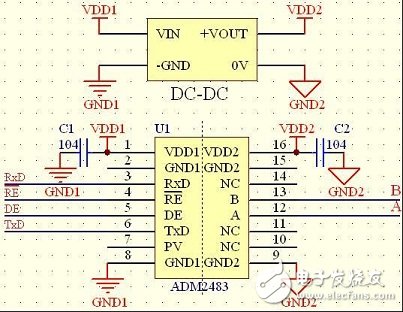

　　要实现隔离RS-485接口的电路设计只需在ADM2483的电源与地之间接一个104的去耦电容即可。当然，DC-DC隔离电源是必不可少的。其电路连接如下图：

　　信号自收发电路

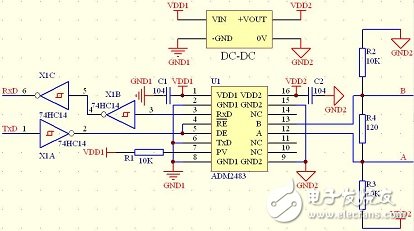

　　信号自收发电路我们采用74HC14芯片，利用它的施密特波形翻转性能来控制RE、DE引脚，以实现信号的自收发。其电路连接如下图：

　　如图所示，MCU的发送信号经过施密特触发器反向后输给DE和RE脚，发送数据引脚TxD接地。

　　当有高电平信号发送时，经反向变为低电平信号，DE/RE引脚输入为低电平，使发送驱动器禁止，总线为高阻状态，此时由A、B总线上的上拉电阻产生高电平输出。当有低电平信号发送时，经反向变为高电平信号，DE/RE引脚输入为高电平，使发送驱动器工作，由于TxD引脚端接地，为低电平，这样就将低电平发送至总线。

　　仅为实现RS-485接口的自收发功能，在实际应用中，应根据使用情况作出相应的修改。此收发电路也有不足之处，当在连续发送高电平时，ADM2483的DE／RE引脚处于接收状态，所以，此时的发送端和接收端都处于接收状态，这时的总线是空闲状态，是允许各节点发送数据的，因此一般在主从式的网络结构中采用此方法。在网络上也有不同的几种实现RS－485收发器自收发的方案，分别有以下几种：

　　利用三极管反向原理实现

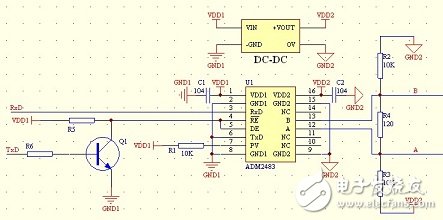

　　电路如下图：

　　当不发送数据时，TxD信号为高电平，经V1反向后使ADM2483处于接收状态。当发送数据时，TxD为高时，经V1反向，使发送驱动器禁止，总线为高阻状态，此时由A、B总线上的上拉电阻产生高电平输出。TxD为低时，经V1反向，使发送驱动器工作，由于TxD引脚端接地，为低电平，这样就将低电平发送至总线。
