智能家电中的无线数据传输电路设计方案

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 18:49

智能家电 信号处理 控制电路

  通过中央管理平台,让家居生活舒适、安全、便利、节能、健康、环保。类似名称的还有数码家居、数字字园、网络家庭、家庭自动化、E-HOME等等。目前,智能家电可为用户提供家居安全报警、可视对讲、家电、照明调光、设备的室内外遥控、电话远程控制、INTERNET远程控制等多种功能。产品类型包括有线、无线或者有线和无线结合,无线方式具有无布线,移动,安装方便、应用场合广等优点逐渐成为应用主流。

  灯光控制部分硬件组成框架

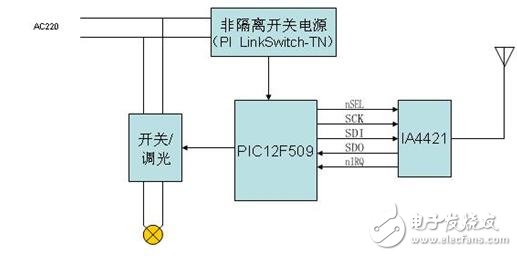

  灯光控制部分硬件组成框图如图1所示,其中各部分接口电路如下:

  智能家电中的无线数据传输电路设计方案

  图1 无线灯光控制电路

  智能家电中的无线数据传输电路设计方案

  图2 非隔离电源电路图

  ①非隔离电源电路为MCU和无线模块提供工作电压,如图2所示,采用PI的LinkSwitch-TN,由于功率MOSFET和控制器集成在一个IC当中,设计过程可得到极大地简化。电路路中所用元件数目很少,无需变压器,即可以利用设计速成部分,使用标准元件完成常用输出电压和电流的设计。

  ②无线模块连接电路如图3所示,PHY只需使用5个I/O口即可工作,同时采用SPI兼容的控制接口作为数据通讯接口,我们测试板也正是使用这种方式与 PHY模块进行连接的。各个接口功能如下:SCK:SPI串口时钟输入;SDI:SPI串口数据输入;NSEL:SPI片选输入(低电平有效);SDO:SPI串口数据输出;NIRQ:中断请求输出(低电平有效);PHY模块用作数据。该模块具有体积小、功耗底等优点,非常适合用于无线设备上。

  智能家电中的无线数据传输电路设计方案

  图3 无线模块连接电路
