室内智能照明控制系统电路设计 —电路图天天读（72）

　　随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能楼宇等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。楼宇智能化的发展与成熟，也为基于单片机的照明控制系统的普及与应用奠定了坚实的基础。介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。该系统采用了当今比较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。系统以单片微型计算机为核心外加多种接口电路组成，共有六个主要部分：AT89C51芯片、光信号采集电路、人体信号采集电路、时钟控制电路DS12887、输出控制电路、定时监视器电路。

　　主控制器电路设计

　　主控制器采用AT89C51单片机作为微处理器，AT89C51是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机，片内含4K bytes的可反复擦写的Flash只读程序存储器和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash 存储单元。 主控制器系统的外围接口电路由键盘、数码显示及驱动电路、晶振、看门狗电路、通信接口电路等几部分组成。主控制器系统的硬件电路原理图如图2-2所示。

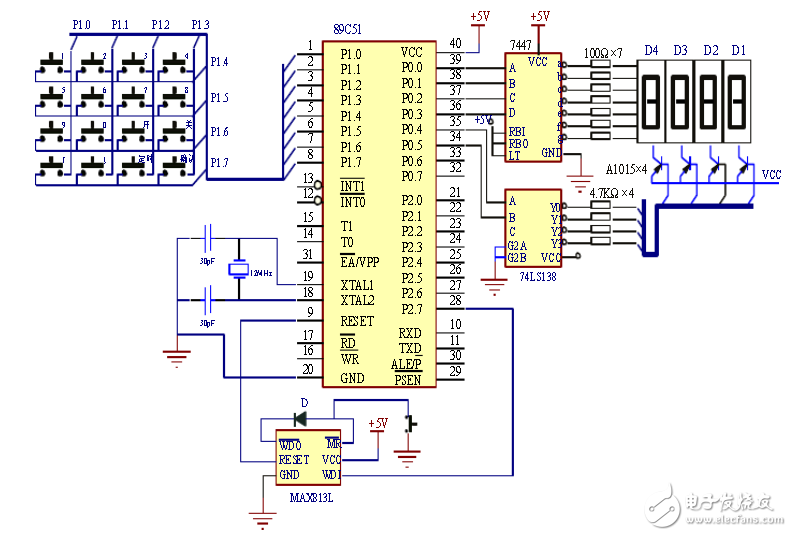

　　图2-2 主控制器系统的硬件电路原理图

　　RS485通信电路的设计

　　在各种分布式集散控制系统中，往往采用一台单片机作为主机，多个单片机作为从机，主机控制整个系统的运行；从机采集信号，实现现场控制；主机和从机之间通过总线相连，如图2-4所示。主机通过TXD向各个从机（点到点）或多个从机（广播）发送信息，而各个从机也可以向主机发送信息，但从机之间不能自由通信，其必须通过主机进行信息传递。

　　本系统的有线通信方式采用RS485总线进行通信，RS485标准支持半双工通信，只需三根线就可以进行数据的发送和接收，同时具有抑制共模干扰的能力，接收灵敏度可达±200mV，大大提高了通信距离，在100K bps速率下通信距离可达1200m，如果通信距离缩短，最大速率可达10M bps。在这里使用的是主从式通信方式，主机由主控制器充当，从机为分控制器。主机处于主导和支配地位，从机以中断方式接收和发送数据，主机发送的信息可以传送到所有的从机或指定的从机，从机发送的信息只能为主机接收，从机之间不能直接通信。主机与从机的通信电路图分别如图2-5与图2-6所示。

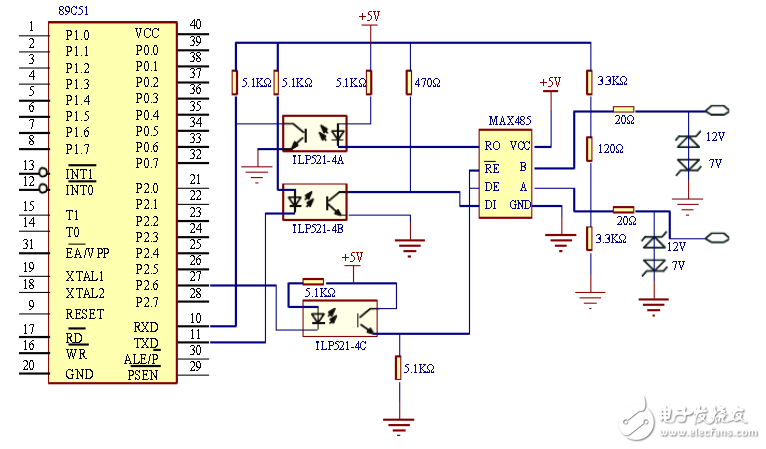

　　图2-5 主机通信电路图
