采用单个智能电路的智能电池快速充电器电路设计

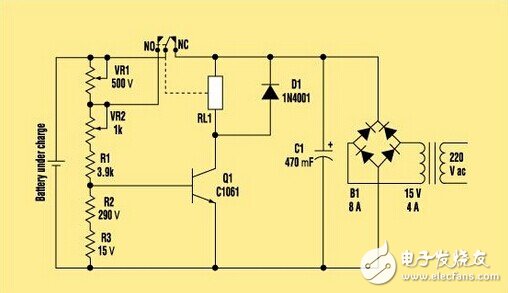

电路原理:图中所示电池自动充电器利用单个三极管作为最简单的窗口比较器。当电池电压低于预设值时,开始对电池充电,当电池电压超过预设值时,自动断电。因该电路带有精确可变电源压,可精确地设定电池电压的上、下限。采用15V直流电压源对该电路供电,但电压源与继电器的NC引脚隔开,以便阻止电压通过电池引脚。首先,可变电源被固定在13.3V 并接至电路中被充电电池的两端。VR1的滑动块按与电池正极相连之引脚方向被推至最末端。 VR2滑动块按与VR1相连之引脚方向被推至最末端。产生偏压VR1,三级管导通。然后VR1的滑动块按与VR2引脚相连之方向被推至另一个末端。现将测试所用电压源设为11.8V 。调节VR2,使三极管再次截止。当测试电压再次上升至13.3V dc时,调节VR1使三极管导通。设定好上、下限电压之后,将NC脚接至电路中。此时的电池充电器已可以正常工作。
