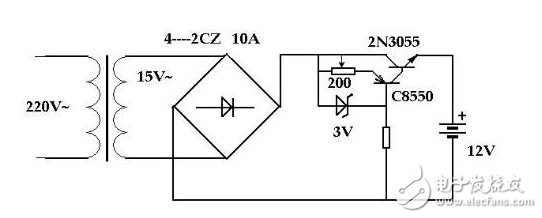

经典汽车电瓶充电电路图
电路原理:电路经过变压、桥式整流与调理后对电瓶进行充电，变压器能调节充电电流简单，能给12v 100AH左右的电瓶充电，按10小时充电率需10A的充电电流。需要用150VA的变压器， 次级交流电压为15V，限制电流为10A。有用相应变压器变电到交流10V，用全桥整流加上大电容变电稳定14.14V的。
